Реферат

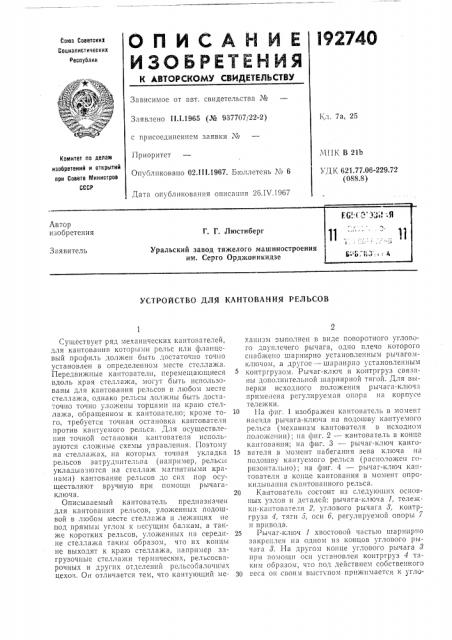

l9 2740

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.1.1965 (Л" 937707/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 02.1111967. Бюллетень ¹ 6

Кл. 7а, 25

АП1, В 21Ь

УД К 621.77.06-229.72 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 2б.IV.1967

УСТРОЙСТВО ДЛЯ КАНТОВАИИЯ РЕЛЪСОВ

Существует ряд механических кантователей, для кантования которыми рельс или фланцевый профиль должен быть достаточно точно установлен в определенном месте стеллажа.

Передвижные кантовате.ш, перемещающиеся вдоль края стеллажа, могут быть использованы для кантовапия рельсов в любом месте стеллажа, однако рельсы должны быть доста-.î÷íî точно уложены торцами па краю стеллажа, обращенном к кантовате;по; кроме того, требуется точная остановка кантователя против каптуемого рельса. Для осуществления точной остановки каптователя используются сложные схемы управления. Поэтому па стеллажах, «а которых точная укладка рельсов затруднительна (напрпмер, рельсы укладываются на стеллаж магнитными кранами) кантование рельсов до сих пор осуществляют вручную при помощи рычагаключа.

Описываемый кантователь предназначен для кантования рельсов, уложенных подошвой в любом месте стеллажа и лежащих пе под прямым угло к несущим балкам, а также коротких рельсов, уложенных на середине стеллажа таким образом, что их концы не выходят к краю стеллажа, например загрузочные стеллажи термических, рельсосварочных и других отделений рельсооалочных цехов. Он отличается тем, что кантующий механизм выполнен в виде поворотного углового двуплечего рычага, одно плечо которого снабжено шарнирно установленным рычагомключом, а другое — шарнирно установленным контргрузом. Рычаг-ключ и контргруз связаны дополнительной шарнирной тягой. Для выверки исходного положения рычага-клю га приме сна регулируемая опора на корпусе тележки.

10 11а фпг. 1 изображен кантователь в момент наезда рычага-ключа на подошву кантуемого рельса (механпзм кантователя в исходном положении); на фпг. 2 — кантователь в конце кангования; на фиг. 3 — рычаг-ключ канто15 вателя в момент набеганпя зева ключа на подошву кантуемого рельса (расположен горизонтально); на фиг. 4 — рычаг-ключ KBIIтователя в конце кантования в момент опрокидывания скантованного рельса.

20 Кантователь состоит пз следующих основных узлов и деталей: рычага-ключа 1, тележ. кп-кантователя 2, углового рычага 8, контргруза 4, тяги 5, оси 6, регулируемой опоры 7 и привода.

25 Рычаг-ключ 1 хвостовой частью шарнир ro закреплен на одном из концов углового рычага 8. На другом конце углового рычага 8 прп помощи осп установлен контргруз 4 таким образом, что под действием собственного

30 ьеса оп своим BIIcTiпом прижимается к угло192740 ьому рычагу. На коптргруз шарнирно опирается тяга 6, поддерживающая рычаг-ключ. Угловой рычаг смонтирован в корпусе тележки > па оси 6 и опирается своим концом, иа ко.ором установлен коитргруз, иа регулируемую опору 7 корпусы тележки. Тележка, имеющая четыре колсса, может перемешаться по рел сам, уложенным ниже уровня стеллажа, при помощи привода.

Для надежного захвата края подошвы рель- 10 са верхняя губка 8 рычага-ключа выполнены короче нижпси губки 9. Для предотвращения

«выворачивания» рычага-ключа подошвой ci30бодио па.-:,ающего скаитовавного рельса в ос- иоваиии нижней гуоки рычага-ключа вымол- 15 пеи i олукруглый вырез 10.

Б исходном поло>кении;чеханизмы DLÈрхняя губка кл.оча выступает иад уровнем стеллажа. При дьижсиии тележки по направлению к пакету рельсов зев кл оча 1 набегает на по- 20 дошву первого по ходу тележки рельса. При дальнейшем движении тележки ключ, шарнирно связанный с тележкой при помощи углового рычага, папшает поворачиваться, и зев к Iio÷à захватывает край подошвы рельса. 25

Кантоваиие рельса осуществляется относительно края подошвы, захваченной ключем.

После каитования рельса ключ утапливается, и тележка каитователя беспрепятственно проходит под пакетом рельсов. 30

Скантованиый рельс убирается шлеппером стеллажа.

При возвратном ходе тележки кантовател i рычажная система возвращается в исходное положение под действием контргруза. 35

Настройка высо-.ы выступания верхней губки рычага-кл!оча ныд уровнем стеллажа осуществляется при помощи регулируемой опоры, которыя, воздействуя на угловой рычаг, определяет исходное положение всего кантующего механизма.

При встрече тележки со скантованным рельсом при возвратном ходе тележки ключ утапливается и поднимает контргруз через тягу, а при встрече со скантованным рельсом при прямом ходе телев(ки отклоняется вся рычажная система, поворачиваясь относительно оси

6. В обоих случаях тележка кантователя беспрепятственно проходит под скантованным рельсом.

При каптовании рельса он захватывается рычагом-ключом кантователя в одной точке по длине рельса, что дает возможность кантовать не только те рельсы, которые уло>кеиы под прямым углом к несущим балкам, но и те, которые уложены с отклонениями от этого положения, а также рельсы любой длины.

Предмет изобретения

Устройство для кантования рельсов, включающее подвижную от привода тележку и смонтированный на ней кантующий механизм с поворотным захватом для кантовки уложенного на стеллаж проката, отличающееся тем, что, с целью использования для кантованпя привода передвижения тележки, кантующий механизм выполнен в виде поворотного углового двуплечего рычага, одно плечо которого снабжено шарнирно установленным рычагомключом с захватом для кантуемого проката, другое — шарнирно установленным контргрузом, рычаг-ключ и контргруз связаны дополнительной шарнирной тягой, а для выверки исходного поло>кения рычага-ключа применена регулируемая опора на корпусе тележки.
