Патент ссср 192863
Иллюстрации
Реферат

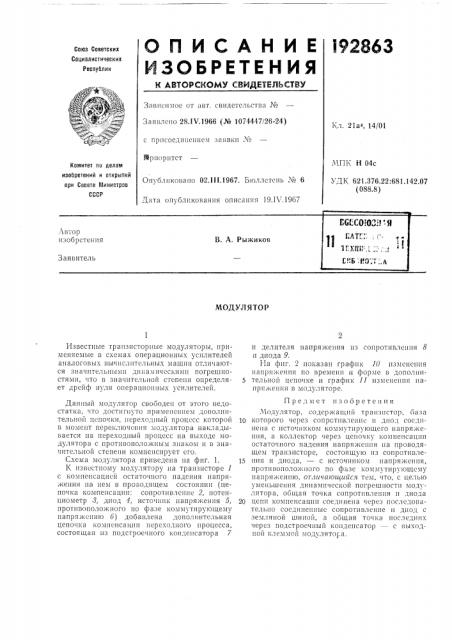

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 28.IV.1966 (№ 1074447/26-24) Кл. 21ат, 14/01 с присоединением заявки ¹
1а1рпоритст
Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 02.III.1967. Бюллетень ¹ 6
Дата опубликования описания 19.1\ .19б7
МОДУЛЯТОР и делителя напряжения из сопротивления 8 и диода 9.
IIa фиг. 2 показан график 10 измснеш|я напряжения по времени и форме в дополни5 тельной цепочке и график 11 изменения напряжения в модуляторе.
Предмет изобретения
Модулятор, содержащий транзистор, база
)Q которого через сопротивление и диод соединена с источником коммутирующего напряжения, а коллектор через пеночку компенсации остаточного падения напряжения на проводящем транзисторе, состоящую из сопротивле15 ния и диода, — с источш1ком напряжения, противоположного по фазе коммутирующему напряжению, oT,ãè÷à îùèéñÿ тем, что. с целью уменьшения динамической погрешности модулятора, общая точка сопротивления и диода
20 цепи компенсации соединена через последовательно сосдиненныс сопротивление и диод с земляной шиной, а общая точка последних через подстроечный конденсатор с выходной клеммой модулятора.
Известные транзисторные модуляторы, применяемые в схемах операционных усилителей аналоговых вычислительных машин отличаются значительными динам ичсскими погрешностями, что в значительной степени определяет дрейф нуля операционных усилителей.
Данный модулятор свободен от этого недостатка, что достигнуто применением дополнительной цепочки, переходный процесс которой в момент переключения модулятора накладывается па переходный процесс на выходе модулятора с противоположным знаком и в значительной степени компенсирует его.
Схема модулятора приведена на фиг. 1.
I(известному модулятору на транзисторе 1 с компенсацией остаточного падения напряжения па нем в проводящем состоянии (цепочка компенсации: сопротивление 2, потенциометр т, диод 1, источник напряжения 5, противоположного по фазе коммутирующему напряжению 6) добавлена дополнительная цепочка компснсацтш переходного процесса, состоящая из подстроечного конденсатора 7
МПК Н 04с
УДК 621.376.22:681.142,07 (088.8) 192863 и ( / ю
Фиг. 2
