Реферат

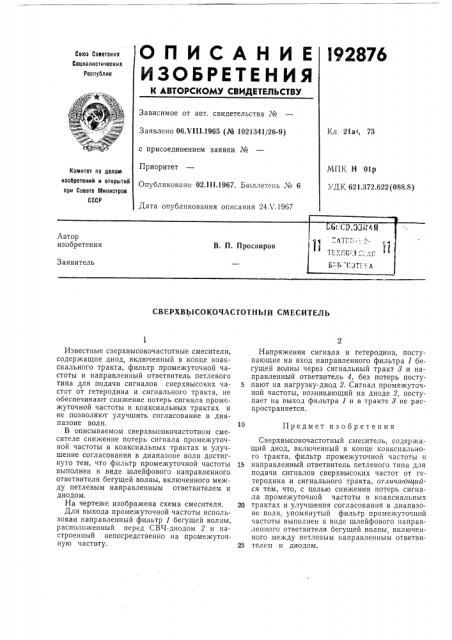

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.V I I I.1965 (№ 1021341/26-9) с присоединением заявки №

Приоритет

Опубликовано 02.11I.1967. Бюллетень № 6

Кл. 21а1, 73

MI1I(H 01p

УДК 621.372.622 (088.8) Комитет по делам изобретений и открытий при Совете Мииистрое

СССР

Дата опубликования описания 24Х.1967

СВЕРХВ СОКОЧАСТОТНЫЙ СМЕСИТЕЛЬ

Известные сверхвысокочастотные смесители, содержащие диод, включенный в конце коаксиального тракта, фильтр промежуточной частоты и направленный ответвитель петлевого типа для подачи сигналов сверхвысоких частот от гетеродина и сигнального тракта, не обеспечивают снижение потерь сигнала промежуточной частоты в коаксиальных трактах и не позволяют улучшить согласование в диапазоне волн.

В описываемом сверхвысокочастотном смесителе снижение потерь сигнала промежуточной частоты в коаксиальных трактах и улучшение согласования в диапазоне волн достигнуто тем, что фильтр промежуточной частоты выполнен в виде шлейфового направленного ответвителя бегущей волны, включенного между петлевым направленным ответвителем и диодом.

На чертеже изображена схема смесителя.

Для выхода промежуточной частоты использован направленный фильтр 1 бегущей волны, расположенный перед СВЧ-диодом 2 и настроенный непосредственно на промежуточную частоту.

Напряжения сигнала и гетеродина, поступающие на вход направленного фильтра 1 бегущей волны через сигнальный тракт 8 и направленный ответвитель 4, без потерь посту5 пают на нагрузку-диод 2. Сигнал промежуточной частоты, возникающий на диоде 2, поступает на выход фильтра 1 и в тракте 3 не распространяется.

10 Предмет изобретения

Сверхвысокочастотный смеситель, содержащий диод, включенный в конце коаксиального тракта, фильтр промежуточной частоты и

15 направленный ответвитель петлевого типа для подачи сигналов сверхвысоких частот от гетеродина и сигнального тракта, отличающийся тем, что, с целью снижения потерь сигнала промежуточной частоты в коаксиальных

20 трактах и улучшения согласования в диапазоне волн, упомянутый фильтр промежуточной частоты выполнен в виде шлейфового направленного ответвителя бегущей волны включенного между петлевым направленным ответви25 телем и диодом.

192876

Составитель Х. Нгуен

Редактор Г. Ларионова Техред Л. Бриккер Корректоры: Е. Г. Кочановв и М. П. Ромашова

Заказ 1069/6 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
