Реферат

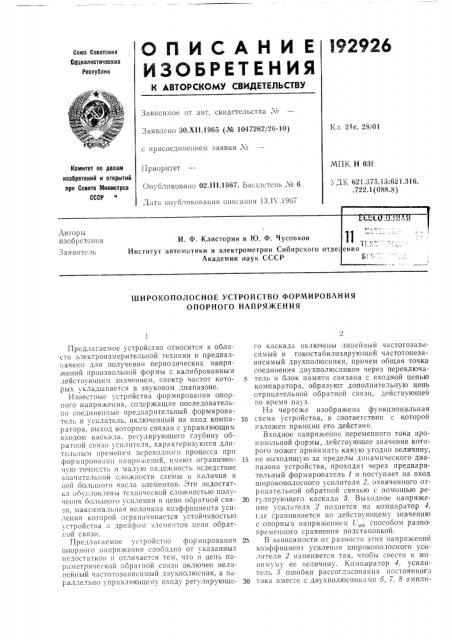

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 2le, 28/01

Заявлено 30.Xl l.1965 (№ 1047262/26-10) с присоединением заявки М

МПК Н 031

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

УДК 621.375.13:621.316.,722.1(088.8) Опубликовано 02.ill.1967. Бюллетень ¹ 6, 3, 1та опh оп и Kof3

Авторы изоо}3стснii51

3ая!3пте, 1ь

И. Ф. Клисторин и Ю. Ф. Чусовков

Институт автоматики и электрометрии Сибирского отде

Академии наук СССР ения

Г3 Г;—

ШИРОКОПОЛОСНОЕ УСТРОЙСТВО ФОРМИРОВАНИЯ

ОПОРНОГО НАПРЯЖЕНИЯ

Предлагаемое устройство относится к области электроизмерительной техники и предназIIa eIIo для получения периодических напряжений произвольной формы с калиброванным действу1ощим значением, спектр частот которых укладывается в звуковом диапазоне.

Известные устройства формирования опорного напряжения, содержащие последователь»о соединенные предварительный формирователь п усилитель, включенный на вход компаратора, выход которо1-о связан с управляющим входом каскада, регулирующего глубину обратной связи усилителя, характеризуются длительным «ременем переходного процесса прп формпровашп1 напряжений, пмеют ограничен31ую точность н малую надежность вследствие зпачптслы1Ой слОжНОСти СхеМы и наЛичИЯ В пей большого числа элементов. Эти педостатк11 ооусловлены тсх1шческой сложностью получения большого усиления в цепи обратной связи, максималыгая величина коэффициента усиления которой ограннчш3ается устойчивостью устройства;1 дрейфом элсме11тов цепи обратПОЙ СВ5131!.

Предлагаемое устройство формирования опорного напряжения свободiio от указанных недостатков и отличается тем, что в цепь параметрической обратной сьязн включен нелинейный частотозависпмый двухполюсник, а napàëëåëüíо управляющему входу регулирующего каскада включены линейный частотозависимый и токостабилизирую1цпй частотонезависимый двухполюсники, причем общая точка соединения двухполюсников через переключатель и блок памяти связана с входной цепью компаратора, образуют дополнительную цепь отрицательной обратной связи, действующей

I,о время пауз.

1-1а чертеже изображена функциональная

1р схема устройства, в соответствии с которой изложен принцип его действия.

Входное напряжение переменного тока произвольной формы, действующее значение которого может принимать какую угодно величину, пе выходящую за пределы дппаьмпческого диапазона устройства, проходит через предварительный формирователь 1 и поступает на вход широкополосного усилителя 2, охваченного отрпцате lbHQH обратной связью с помощью ре20 гулпрующего каскада 3. Выходное напряжение усилителя 2 подается на компаратор 4, где сравнивается по действующему значению с опорным напряжением L,„ñïoñîáoì разновременного сравнения подстановкой.

25 В зависимости от разности этих напряжений коэффициент усиления широкополосного усилителя 2 изменяется так, чтобы свести к мпш1муму ее величину. Компаратор 4, усилитель 5 ошибки рассогласования постоянного

30 ° ока вместе с двухполюснпкамп 6, 7, 8 амплн192926

Составитель Ю. В. Шевколович

Редактор Г, П. Ларионова

Тзхред Л. Бриккер Корректоры: О. Б. Тюрина и Г. Е. Опарина

Заказ 864(9 Тираж ь35 Подписное

ЦНИИПИ Ком Лета по делам изобретений и открытий при Совете Мшшстров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 тудцой и частото-фазовой коррекции образуют канал параметрической обратной связи шчрокополосного усилителя 2, поддерживающей его выходное напряжение с калиброванным действующим значением, причем его форма в тоlности повторяет форму входного напряжения.

Применение нелинейного токостябплизирую. щего двухполюсника б, сопротивление которого зависит от частоты, токостабилизирующего .астотонезависимого двухполюсника 7 и линейного частотозависимого двухполюсцика о позволяет так видоизменить амплитудную и частотную характеристики канала параметрическои обратной связи, что под.ьем усиления тяк называемых нулевых частот уменьшает почти на порядок статическу|о ошибку формирования, определяющую точность устройства.

В результате подключения дополнительной обратной связи к элементам канала параметрической обратной связи в промежутки времени, когда компаратор 4 включен на опорное напряжение, устраняется смещение рабочей точки усилителя 5 постоянного тока в область нясыще, которос вызывается дрейфом эл з1ептов этого кя пяля.

Предмет изобретения

Широкополосное хстройство формирования спорного напряжения, содержащее последовательно соединенные предварительный формирователь и усилитель, включенный па вход компяряторя, выход которого связан с управ—

10 ляющим гходом каскада, регулирующего глубину обратной cllÿçH усилителя, отлача ощееся тем, что, с целью повышения точности формиро»aII»II опорного напряжения, увеличения быстродействия и надежности устройства, в цепь

15 параметрической обратной связи включен нелинейный частотозавпс:IIII III двухполюсник, я

Il3раллельно упрявляloùåìó входу регулирующего каскада включены линейный частотозявисимый и токостабплпзнрующий частотоне2О зависимый двухполюсппки, причем общая точка соединения двухполюсников через переклюятель и блок памяти связана с входной цепью компаратора.
