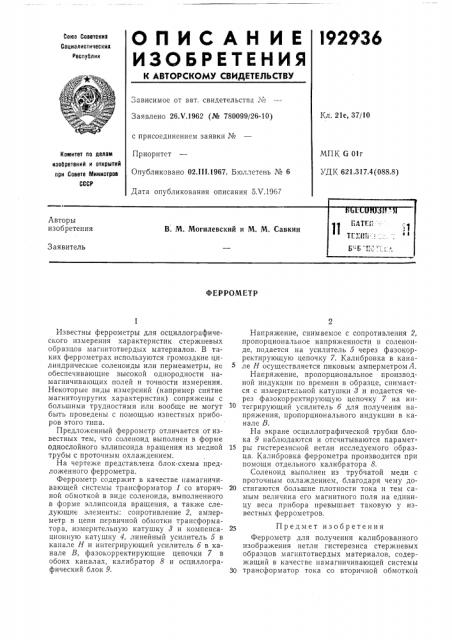

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.V.1962 (№ 780099/26-10) с присоединением заявки №

Приоритет

Опубликовано 02 111.1967. Бюллетень № 6

Дата опубликования описания 5.Ч.19á7

Кл. 21е, 37/10

МПК G Olr

УДК 621.317.4(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. М. Могилевский и М. М. Са

Заявитель

ФЕРРОМЕТР

Известны феррометры для осциллографического измерения характеристик стержневых образцов магнитотвердых материалов. В таких феррометрах используются громоздкие цилиндрические соленоиды или пермеаметры, не обеспечивающие высокой однородности намагничивающих полей и точности измерения.

Некоторые виды измерений (например снятие магнитоупругих характеристик) сопряжены с большими трудностями или вообще не могут быть проведены с помощью известных приборов этого типа.

Предложенный феррометр отличается от известных тем, что соленоид выполнен в форме однослойного эллипсоида вращения из медной трубы с проточным охлаждением.

На чертеже представлена блок-схема предложенного феррометра.

Феррометр содержит в качестве памагничивающей системы трансформатор 1 со вторичной обмоткой в виде соленоида, выполненного в форме эллипсоида вращения, а также следующие элементы: сопротивление 2, амперметр в цепи первичной обмотки трансформатора, измерительную катушку 8 и компенсационную катушку 4, линейный усилитель 5 в канале H и интегрирующий усилитель б в канале В, фазокорректирующие цепочки 7 в обоих каналах, калибратор 8 и осциллографический блок 9.

Напряжение, снимаемое с сопротивления 2, пропорциональное напряженности в соленоиде, подается на усилитель 5 через фазокорректирующую цепочку 7. Калибровка в канале Н осуществляется пиковым амперметром А.

Напряжение, пропорциональное производной индукции по времени в образце, снимается с измерительной катушки 8 и подается через фазокорректирующую цепочку 7 на интегрирующий усилитель б для получения напряжения, пропорционального индукции в канале В.

На экране осциллографической трубки блока 9 наблюдаются и отсчитываются парамет.

15 ры гистерезисной петли исследуемого образца. Калибровка феррометра производится при помощи отдельного калибратора 8.

Соленоид выполнен из трубчатой меди с проточным охлаждением, благодаря чему до20 стигаются большие плотности тока и тем самым величина его магнитного поля на единицу веса прибора превышает таковую у известных феррометров, 25 Предмет изобретения

Феррометр для получения калиброванного изображения петли гистерезиса стержневых образцов магнитотвердых материалов, содержащий в качестве намагничивающей системы

30 трансформатор тока со вторичной обмоткой

192936

Редак1ор Н. С. Коган

Техред А. А. Камышникова

Корректоры: А. М. Смак и Е. Ф. Иолионова

Заказ 1067 5 Тираж 535 Подписное

ЦНИИПИ Комизета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2 в виде соленоида, сопротивление и амперметр в цепи первичной обмотки трансформатора тока, измерительную и компенсационную катугпки, линейный и интегрирующий усилители в каналах Н и В, фазокорректирующие цепочки, калибратор и осциллографический блок, отличающийся тем, что, с целью повышения точности измерения и увеличения однородности намагничивающего поля, соленоид выполнен в форме однослойного эллипсоида вращения из медной трубы с проточным охлаждением.
