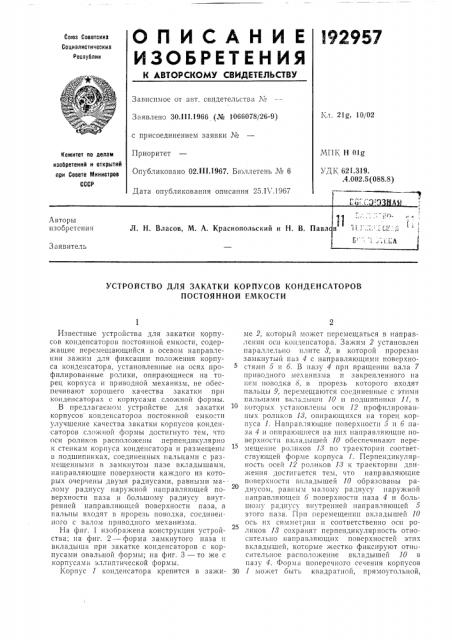

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21g, 10/02

Заявлено 30,111.1966 (¹ 1066078/26-9) с присоединением заявки №

Приоритет

Опубликовано 02.111.1967. Бюллетень ¹ 6

МПК Н 01g

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 621.319. .4.002.5 (088,8) УСТРОЙСТВО ДЛЯ ЗАКАТКИ КОРПУСОВ КОНДЕНСАТОРОВ

ПОСТОЯННОЙ ЕМКОСТИ

Известные устройства для закатки корпусов конденсаторов постоянной емкости, содержащие перемещающийся в осевом направлеkkèkk зажим для фиксации положения корпуса конденсатора, установленные «а осях профилированные ролики, опирающиеся па торец корпуса и приводной механизм, не обеспечивают хорошего качества закатки при конденсаторах с корпусами сложной формы.

В предлагаемом устройстве для закатки корпусов конденсаторов постоянной емкости улучшение качества закатки корпусов конденсаторов сложной формы достигнуто тем, что оси роликов располо>кены перпендикулярно к стенкам корпуса конденсатора и размещены

u kпkоoд kшkikиkkпkнHkи:kк а >хk,, сcоoеeд иHiнiе нHнHbыiх пальцами с размещенными в замкнутом пазе вкладышами, направляющие поверхности каждого из которых очерчены двумя радиусами, равными малому радиусу пару>кной направляющей поверхности паза и большому радиусу внутренней направляющей поверхности паза, и пальцы входят в прорезь поводка, сосдипеiiного с валом приводного механизма.

На фиг. 1 изображена конструкция устройства; иа фиг. 2 — форма замкнутого паза и вкладыша при закатке конденсаторов с корпусами овальной формы; на фиг. 3 — то же с корпусами эллиптической формы.

Корпус 1 конденсатора крепится в зажиме 2, который может перемещаться в направлении осп конденсатора. Зажим 2 установлен параллельно плите 8, в которой прорезан замкнутый паз 4 с направляющими поверхностями 5 и 6. В пазу 4 при вращении вала 7 приводного ме анизма и закрепленного на ием поводка 8, в прорезь которого входят пальцы 9, перемещаются соединенные с этими пальцами вкладыши 10 и подшипники 11, в которых установлены оси 12 профилированных роликов 1>, опирающихся на торец корпуса 1. Направляющие поверхности 5 и 6 паза 4 и опирающиеся иа них направляющие поверхности вкладышей 10 обеспечивают перемещение роликов 1 > по траектории соответствующей форме корпуса 1. Перпендикулярность осей 12 роликов 1, 3 к траектории движения достигается тем, что направляющие поверхности гкладышей 10 образованы радиусом, равным малому радиусу наружной иаправляющеи 6 поверхности паза 4 и большому радиус внутренней направляющей 5 этого паза. При перемещении вкладышей 10

25 ось их симметрии и соответственно оси роликов 1> сохранят перпендикулярность относительно направляющих поверхностей этих вкладышей, которые жестко фиксируют относительное располо>кение вкладышей 10 в пазу 4. ч>орма поперечного сечения корпусов

30 1 ilko>KeT ohITb i a i pатной, kkpBxkob гольной, 192957

2 ц !

Фиг. 3

Фиг. 2

Составитель Г. Фридоиии

Редактор А. Можаров Тсхрсд A. А. Камы1нникова Коррскторьн Н. H. Самыгина и В. В. Крылова

Заказ 1;68, 13 Тираж 535 Подписное

ЦНИИПИ Когнитста по делам изобретений и о <рьпий при Совете Министров ССС!

Москва, Центр, нр. Серова, д. 4

Типографнн, нр. Сапунова, 2 многогранной, овальной, эллиптической и другой оолее сложной.

Предмет изобретения

Устройство для закатки корпусов коидспсаторов постоянной емкости, содержащее перемещающийся в осевом направлепии зажиA. для фиксации положения корпуса конденсатора, устаповлеицые иа осях профи:шроваипые ролики, опирающиеся на торец корпуса и приводной механизм, огличаюцвсся тем, что, с целью повышеппя качества закатив копдецсаторов е корпусами сложной формы, осп роликов расположены перпендикулярно к стенкам корпуса конденсатора и размещены в подшипипках, соединенных пальцами с размещенными в замкнутом пазе вкладышами, паправляющие поверхности каждого из которых очерчены двумя радиусами, равными малому радиусу парухкиой направляющей поверхности паза и большому радиусу внутренней направляющей поверхности паза, а пальцы входят в прорезь поводка, соединенного с валом приводного механизма.
