Патент ссср 193007
Иллюстрации
Реферат

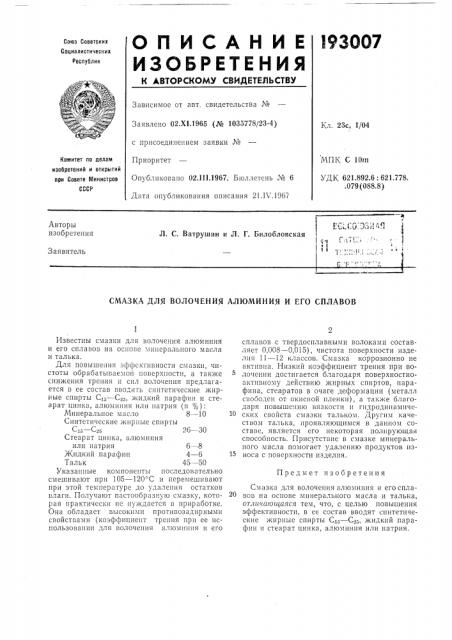

О П И С А Н И Е ЖЗОО7
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02.XI.1965 (й1е в1035778/23-4) с присоединением заявки №
Приоритет
Опубликовано 02111.1967. Бюллетень № 6
Дата опубликования описания 21.1Ъ .1957
Кл. 23с, 1/04
МПК С 10m
УДК 621.892.6: 621.778, .079 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
3 аявитель
6 I Г
I 1
СМАЗКА ДЛЯ ВОЛОЧЕНИЯ АЛЮМИНИЯ И ЕГО СПЛАВОВ
Предмет изобретения
Известны смазки для волочения алюминия и его сплавов на основе минерального масла и талька.
Для повышения эффективности смазки, чистоты обрабатываемой г.оверхпости, а также снижения трения и сил волочения предлагается в ее состав вводить синтетические жирные спирты Cä — С.;„жидкий парафин и стеарат цинка, алюминия или натрия (в %):
Минеральное масло 8 — 10
Синтетические жирные спирты
С .- — Се: 2б — 30
Стеарат цинка, алюминия или натрия 6 †,жидкий парафин 4 вЂ
Тальк 45 — 50
Указанные компоненты последовательно смешивают прп 105 — 120 С и перемешивают при этой температуре до удаления остатков влаги. Получают пастообразную смазку, которая практически не нуждается в приработке.
Она обладает высокими противозадирными свойствами (коэффициепт трения при ее использовании для волочепия алюминия и его сплавов с твердосплавными волоками составляет 0,008 — 0,015), чистота поверхности изделия 11 — 12 классов. Смазка коррозионно не активна. Низкий коэффициент трения при волочепии достигается благодаря поверхностноактивному действию жирных спиртов, парафина, стеаратов в очаге деформации (металл своооден от окисной пленки), а также благодаря повышению вязкости и г|тдродинамических свойств смазки тальком. Другим качеством талька, проявляющимся в данном составе, является его некоторая полирующа>т способность. Присутствие в смазке минерального масла помогает удалению продуктов из15 носа с поверхности изделия.
Смазка для волочения алюминия и его сплавов на основе минерального масла и талька, оттичающаяся тем, что, с целью повышения эффективности, в ее состав вводят шштетические жирные спирты Стз- — Сеа-, жидкий парафин и стеарат цинка, алюминия или натрия.
