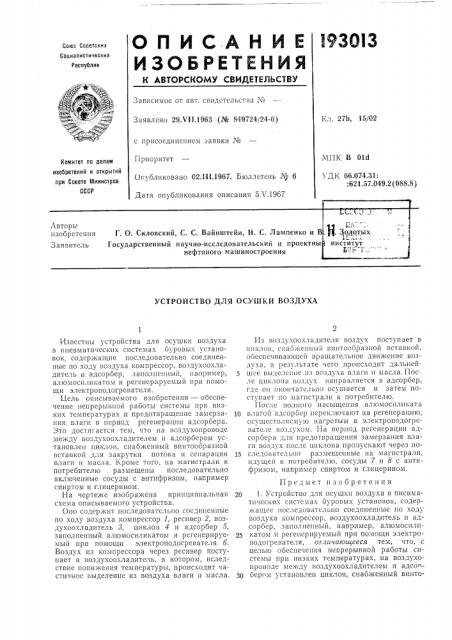

ВЗО13
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства J¹
1(л. 27Ь, 15/02
Заявлено 29.VI1.1963 (№ 849724/24-6) с присоединением заявки №
Г1риоритет
Опубликовано 02.111.1967. Бюллетень J¹", 6
Дата опубликования описания 5Х.1967
NIII(В 01d
УДК 66.074,31:
:621,57.049.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
;i !
Автор ь изобретения
Заявитель
Гi, ".::.:. Золо.тых
1Г;;;; институт
Б- - 6 Г .. "
Г. О. Скловский, С. С. Вайнштейн, И. С. Лампенко и В
Государственный научно-исследовательский и проектны нефтяного машиностроения
УСТРОИСТВО ДЛЯ ОСУШКИ ВОЗДУХА
Известны устройства для осушки воздуха в пневматических системах буровых установок, содержащие последовательно соединенпыс по ходу воздуха компрессор, воздухоохладитель и адсорбер, заполненный, например, алюмосиликатом и регенсрируемый при помощи электроподогревателя.
Цель описываемого изобретения — обеспечение непрерывной работы системы при низких температурах и предотвращение замерзания влаги в период регенерации адсорбера.
Это достигается тем, что Ila воздухопроводе мехкду воздухоохладителем и адсорбером установлен циклон, снабженный винтообразной вставкой для закрутки потока и сепарации влаги и масла. Кроме того, па магистрали к потребителю размещены последовательно включенные сосуды с антифризом, например спиртом и глицерином.
На чертеже изображена принципиальная схема описываемого устройства.
Опо содержит последовательно соединенные по ходу воздуха компрессор 1, респвер 2, воздухоохладитель т, циклон 4 и адсорбер 5, заполненный алюмоспликатом и регенерируемый при помощи электроподогревателя б.
Воздух из компрессора через ресивер поступает в воздухоохладитель, в котором, вследствие понижения температуры, происходит частичное выделение из воздуха влаги и масла.
Из воздухоохладптсля воздух поступает в ц1!клон, свао:1 епныl! BIIIIT000p23IIQA Вставкоп, обеспечивающей вращательное движение воздуха, в резу;и тате чего происходит дальней5 шее выделение нз воздуха влаги и масла. Пос. ле циклопа воздух направляется в адсорбер, где оп окончательно осушается и затем lloступает по магистрали к потребителю.
После полного насыщения алюмосплпката
10 влагой адсорбер переключают на регенерацшо, осуществляемую нагретым в электроподогревателе воздухом. На период регенерации адсорбера для предотвращения замерзания влаги воздух после циклона пропускают через по15 следовательно размещенные на магистрали, идущей к потребителю, сосуды 7 и 8 с антифризом, например спиртом и глицерином.
Предмет из о бр етенпя
20 1. Устройство для осушки воздуха в пневматических системах буровых установок, содержащее последовательно соединенные по ходу воздуха компрессор, воздухоохладптель и адсорбер, заполненный, например, алюмосплпкатом и регенерируемый при помощи электроподогревателя, отличающееся тем, что, с целью обеспечения непрерывной работы системы прп низких температурах, на воздухопроводе между воздухоохладнтелем и адсоп3Q бером установлен циклон, снабженный вш1тоj 93O13
Составитель В. Дмитриева
Редактор Н. Громов Техрсд A. А. Камышникова Корректоры: В. В. Крылова и Е. Ф. Полионова
Заказ 959/2 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 образной вставкой для закрутки потока воздуха и сепарации влаги и масла.
2. Устройство по п. 1, отлича ощееся тем, что, с целью предотвращения замерзания влаги в период регенерации адсорбера, на магистрали к потребителю размещены последователыю включенные сосуды с антифризом, например спиртом и глицерином.
