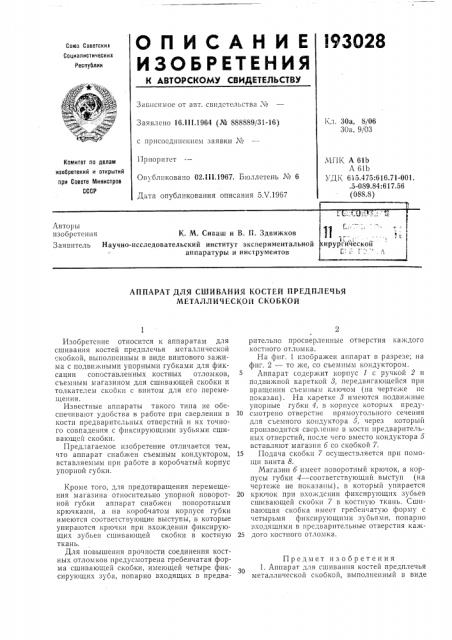

О П И С А Н И Е l93028

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства U

Кл. 30а, 8/06

30а, 9/03

Заявлено 16.1!1.1964 (№ 888889/31-16) с присоединением заявки №

11р11оритет

Ого бликовано 02.111.1967. Бюллетень ¹ 6

МПК А 61b

А 6lb

УДК 615.475:616.71-001. .5-089.84:617.56 (088.8 }

Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 5.Ч.1967

Авторы изобретения К. М. Сиваш и В. П. Здвижков

Заявитель Научно-исследовательский институт экспериментальной аппаратуры и инструментов ирургическои

АППАРАТ ДЛЯ СШИВАНИЯ KOCTEA ПРЕДПЛЕЧЬЯ

МЕТАЛЛИЧЕСКОИ СКОЬКОЙ

Изобретение относится к аппаратам для сшивания костей предплечья металлической скобкой, выполненным в виде винтового зажима с подВижпыми упорными гуоками для фиксации сопоставленных костных отломков, съемным магазином для сшивающей скобки и толкателем скобки с винтом для его перемещения.

Известные аппараты такого типа не обеспечивают удобства в работе при сверлении в кости предварительных отверстий и их точного совпадения с фиксирующими зубьями сшивающей скобки.

Предлагаемое изобретение отличается тем, что аппарат снабжен съемным кондуктором, вставляемым при работе в коробчатый корпус упорной губки.

Кроме того, для предотвращения перемещения магазина относительно упорной поворотной губки аппарат снабжен поворотными крючками, а иа коробчатом корпусе губки имеются соответствующие выступы, в которые упираются крючки при вхождении фиксирующих зубьев сшивающей скобки в костную ткань, Для повышения прочности соединения костных отломков предусмотрена гребенчатая форма сшивающей скобки, имеющей четыре фиксирующих зуба, попарно входящих в предварительпо просверленные отверстия каждого костного отломка.

На фиг. 1 изображе-; на фиг. 2 — то же, со съемным кондуктором.

Аппарат содержит корпус 1 с ручкой 2 и подвижной кареткой 8, передвигающейся при вращении съемным ключом (иа чертеже ие пОказан). На каретке 8 1!х!е10тся подвижные упорные губки 4, в корпусе которых преду10 смотреио отверстие прямоугольного сечения для съемного кондуктора 5, через который производится свсрлеиие в кости предварительных отверстий, после чего вместо кондуктора 5 вставляют магазин б со скобкой 7.

15 Подача скобки 7 осуществляется при помощи винта 8.

Магазин б имеет поворотный крючок, а корпусы губки 4 — соответствующий выступ (на чертехке ие показаны), в который упирается

20 кр10 !ок при Вхождении фиксиру10щих зу бьеВ сшивающей скобки 7 в костную ткань. Сшивающая скобка имеет гребенчатую форму с четырьмя фиксирующими зубьями, попарно входящими в предварительные отверстия каж25 дого костного отломка.

Предмет изобретения

1. Аппарат для сшивания костей предплечья металлической скобкой, выполненный в виде
