Маска для электросварщика

Маска для электросварщика

Иллюстрации

Показать все

Реферат



l9303l

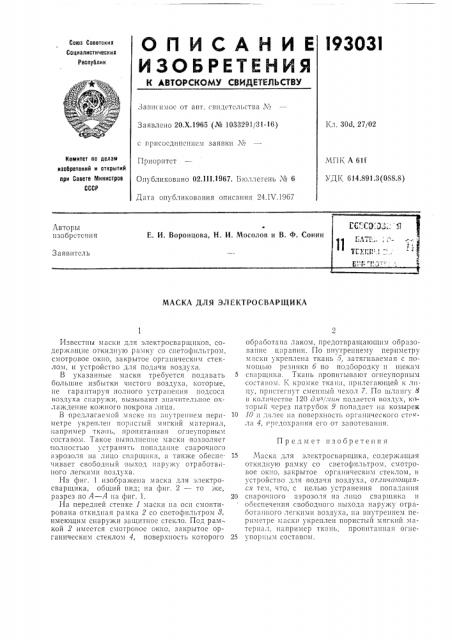

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик.>а!3и(имое от авт. свидетельства М

Кл. 30d, 27!02

Заявлено 20.Х.1965 (¹ 1033291/31-16) с присосдшгснисм заявки М

Комитет по делам иаобретеиий и открытий при Совете Мииистров

СССР

МПК А 61f

УДК 614.891.З(088.8) Приоритет

Опубликовано 02.111.1967, Бюллетень ¹" 6

Дата опубликования описания 24.IV.1967

МАСКА ДЛЯ ЭЛЕКТРОСВАРЩИКА обработана лаком, предотвращающим образование парап»п. По внутреннему периметру маски укреплена ткань 5, затягиваемая с помощью резинки 6 по подбородку н щекам

5 сварщика. Ткань пропитывают огнеупорным состя!30м. 1, кромке ткян I, IIplI,7eÃaþùeé к Inцу, нрнстеп!ут сменный чехол 7. По шлангу 8

I3 кол гчестве 120 д.!! 3,;.. !гн подается воздух, 1(оторый через патрубок 9 попадает ня козырек

10 10 I,д"плес на поверхность органического cT(ил я 4, гредохр я н31я его 0Т зя потсва ни!1.

15 Маска для электросварщика, содержащая откидную рамку со светофильтром. смотровое ок11о, закрытое органическим стеклом, н устройство для подачи воздуха, от.г!гчтогггпясл тем. что, с целью устранения попадания

20 сварочного аэрозоля на Illllо сварщHI(11 обеспечения свободного выхода нару)ку отработанного ле! кими воздуха, ня внутреннем периметре маски укреплен пористый мягкий материал, например ткань. пропитанная огне25 упорным составом.

Известны маски для электросварщиков, содер)кащие откидную рамку со светофильтром, смотровое окно, закрытое органическим стекBoM, H устройство J, IH n0,7a III воздуха.

В указанные маски требуется подавать большие избытки чистого воздуха, которые, пе гарантируя полного устранения подсоса воздуха снаружи, вызывают значительное охлзl)кдеl!ие Ko)l(1101 noKp013a:IIIöa.

В предлагаемо i маске на внутреннем периметре укреплен пор::!етый мягкий материал, например 7 I(a»ll, пропитанная огнеупорным составом. Такое выполнение маски позволяет полность 0 устранять попадание сварочного аэрозоля на лицо сварщика, а так)ке обесп1чивзlет свободный 13ыход н Iph )K) отработа ного легкю!!! воздуха.

На фиг. 1 изображена маска для электросварщика, общий вид; на фиг. 2 — то же, разрез по А — А на фиг. 1.

На передней стенке 1 маски на оси смонтирована откидная рамка 2 со светофильтром 8, имеющим снаружи защитное стекло. Под рам-. кой 2 имеется смотровое окно, закрытое органическим стеклом 4, поверхность которого

Предмет изобретения

193031

%гу

Составитель В. А. Таратута

Редактор А. И. Пименова Техред А. А. Камышникова Корректоры: В. В. Крылова и С. М. Белугина

Заказ 957/7 Тираж оЗэ Подписное
