Способ гидролиза цианэтилцелдюлозы
Иллюстрации
Реферат

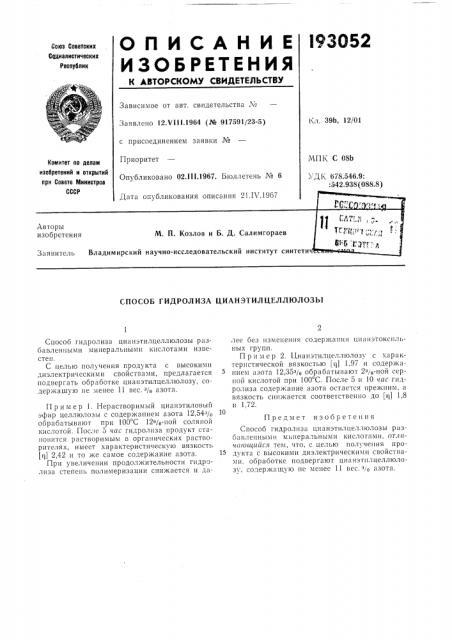

l93O52
ОЛИСАЫИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сщ иалистических
Республик
Зависимое от авт. свидетельства ¹
1хл. 39Ь, 12,/01
Заявлено 12.Ч!11.1964 (№ 917591/23-5) с присоединением заявки №
Приоритет
Опубликовано 02.III.1967. Бюллетень № 6
МПК С 08b, ДК 678.546.9:
:542.938(088.8) Комитет по делам изобретений и открытий при Совете Министров
СПОСОБ ГИДРОЛИЗА ЦИАНЗТИЛЦЕЛ11ЮЛОЗЫ
Способ гидролиза цианэтилцеллюлозы разоавленными минеральными кислотами известен.
С целью получения продукта с высокими диэлектрическими свойствами, предлагается подвергать обработке цианэтилцеллюлозу, содержашую не менее 11 вес.% азота.
Пример 1. Нерастворимый цианэтиловый эфир целлюлозы с содержанием азота 12,54 /o обрабатывают при 100 С 12%-ной соляной кислотой. После 5 час гидролнза продукт становится растворимым в органических растворителях, имеет характеристическую вязкость (т1) 2,42 и то хке самое содержание азота.
При увеличении продолжительности гидролиза степень полимеризации снижается и далес без изменения содержания цнанэтокснльных групп.
П р и I е р 2. Цианэтилцеллюлозу с характеристической вязкостью (11) 1,97 и содержанием азота 12,35з/О обрабатывают 2%-ной серной кислотой при 100 С. После 5 и 10 час гидролиза содержание азота остается прежним, а вязкость снижается соответственно до (11) 1,8 и 1,72.
Предмет изобретения
Способ гидролнза цианэтилцеллюлозы разоавленнымн минеральными кислотами, Отличающийся тем, что, с целью получения продукта с высокими диэлектрическими свойствами. обработке подвергают цианэтнлцеллюлозу. содержащую не менее 11 вес.% азота.
