Реферат

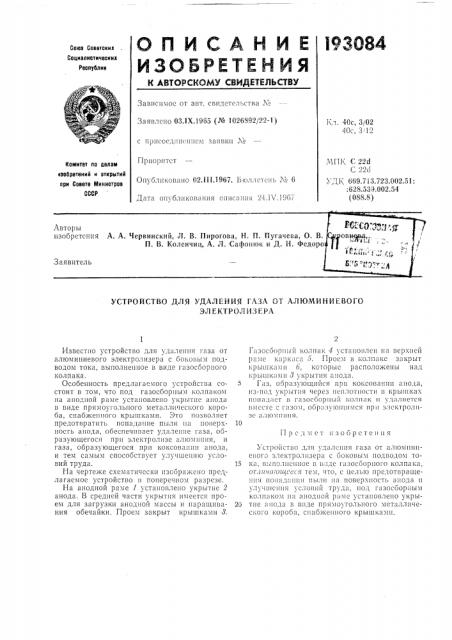

Со1оэ Советских

Социэлистичвских

Республик

Зависимое от авт. cBIT;IOTc;II còâà М

Заявлено 03.1Х.1965 (№ 1026892/22-1) К.1. 40с, Зi02

40с, 3 12 с 11plicoe1,;»« Iiисм заяьки М

Приоритет

МП1х С 22d

С 22(1

Комитет по белем изобретений и открытий при Совете Министров

СССР

Опубликовано 02.111.1967. 15юллстснь М 6

Дата Опу блilêOÁI!Иия ОIIècаiiия 24.1Ъ . 1967

УДЕ, 669.713.723.002.51:

: 628.53 4. 002. 54 (088.8) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ГАЗА ОТ АЛ1ОМИНИЕВОГО

ЭЛ Е КТРОЛ ИЗ ЕРА

1Ipс;1мет изобретения

Известно устройство для удалешгя газа от алюминиевого электролизера с боковым подводом тока, выполнеш1ое в виде газосборного колпака.

Особенность предлагаемого устройства состоит в том, что под газосборпым колпаком па анодной раме установлено укрытие анода в виде прямоугольного металлическо1.о короба, снабженного крышками. Это 1103130ляет предотвратить попадание пыли на поверхность анода, обеспечивает удаление газа, образующегося при электролизе а 1 1oмнния, и газа, образующегося при коксовании анода, и тем самым способствует улучшешпо условий труда.

На чертеже схематически изображс1!о предлагаемое устройство в поперечном разрезе.

На анодной раме 1 установлено укрытие 2 анода. В средней части укрытия имеется проем для загрузки анод»ой массы и наращивания обечайки. Проем закрыт крышками 8.

Гизосборный колпак 4 установлен на верхней рамс каркаса 5. Проем 13 косн1акс закрыт крышками 6, которые расположены над крышиil ъ! и 8 крыти5I а! Iода.

Гиз, ооразующийс» при коксовании ано,ia, нз-под укp»ixII» через нсплоlIIOcxII в крышках поиадист в c33oc00plII.III i!011! i! K ll удаляется вместе с газом, обр!1зуюнци..!ся при элсктролиЗС !1110 !ИИИЯ.

Устройство для удаления газа от алюминиевого элсктро1iгзеpа с ооковым подводом то15 ка, выполненное в в::де газосборного колпака, от.1!1 итцсесл тем, что, с целью предотвращения попадин!Ия пыли;1а поверхность анода и улу ипсння условий труда, 110;I газосборным колпаком на анодпой раме установлено укры20 тие анода в виде прямоугольного металличеcI:,010 короба, си 1бткенного крыш ка11и.

Составитель Г. Бойцова

Редактор М. Андреева Текред А, А. Камышникова Корректоры: В. В. Крылова п С. М. Белугина

Заказ 957, 14 Тираж 535 Подписное

ЦНИИПИ Комитета по делам пзооретснпй и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2
