Устройство для измерения поляризации пучков рентгеновских квантов
Иллюстрации
Показать всеРеферат

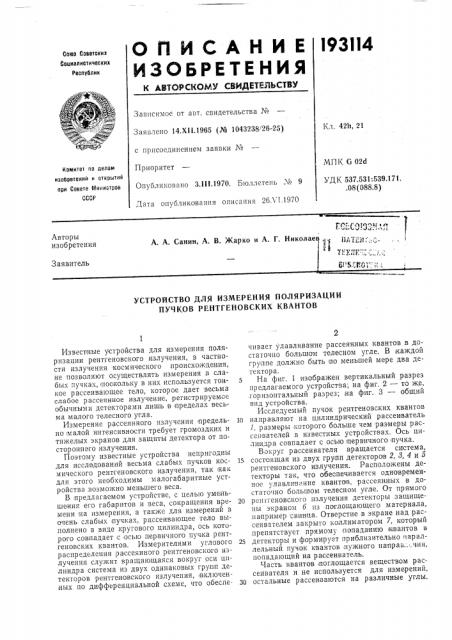

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
193114
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 14.XII.1965 (№ 1043238!26-25) с присоединением заявки ¹
Приоритет
Опубликовано 3, Ill.1970. Бюллетень ¹ 9
Дата опубликования описания 26_#_1,1970
Кл. 42h, 21
МПК G 02d
УДК 537.531:539.171. .08 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР т" ;; С .1.3."»
А. А. Санин, А. В. Жарко и А. Г. Николаев
Авторы изобретения
Заявитель
6"Ь -Pg
УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОЛЯРИЗАЦИИ
ПУЧКОВ РЕНТГЕНОВСКИХ КВАНТОВ
Известные устройства для измерения поляризации рентгеновского излучения, в частности излучения космического происхождения, не позволяют осуществлять измерения,в слабых пучках, поскольку в них используется тонкое рассеивающее тело, которое дает весьма слабое рассеянное излучение, регистрируемое обычными детекторами лишь в пределах весьма малого телесного угла.
Измерение рассеянного излучения предельно малой интенсивности требует громоздких и тяжелых экранов для защиты детектора от постороннего излучения.
Поэтому известные устройства непригодны для исследований весьма слабых пучков космического рентгеновского излучения, так как для этого необходимы малогабаритные устройства.возможно меньшего веса.
В предлагаемом устройстве, с целью уменьшения его габаритов и веса, сокращения времени на измерения, а также для измерений в очень слабых пучках, рассеивающее тело выполнено в виде кругового цилиндра, ось которого совпадает с осью первичного пучка рентгеновских квантов. Измерителями углового распределения рассеянного рентгеновского излучения служит вращающаяся вокруг оси цилиндра система из двух одинаковых групп детекторов ренттеновского излучения, включенных по дифференциальной, схеме, что обеспечивает 3 лавливание рассеянных квантов,в достаточно большом телесном угле. В каждой группе должно быть по меньшей мере два детектора.
На фиг. 1 изображен вертикальный разрез предлагаемого устройства; на фиг. 2 — то же, аоризонтальный разрез;,на фиг. 3 — общий вид устройства.
Исследуемый пучок рентгеновских квантов
10 направляют на цилиндрический рассеиватель
1, размеры которого больше чем размеры рассеивателей .в известных устройствах. Ось цили ндра совпадает с осью первичного пучка.
Вокруг рассеивателя вра|цается система, 15 состоящая из двух групп детекторов 2, 8, 4 и 5 рентгеновского излучения. Расположены детекторы так, что обеопечивается одновременное улавливание квантов, рассеянных в достаточно большом телесном угле. От прямого
20 реп ггеновского излучения детекторы защищены экраном б пз:поглощающего материала, например свинца. Отверстие в экране над рассеивателем закрыто коллиматором 7, который .препятствует прямому попаданию квантов ь
25 детекторы и формирует приблизительно параллельный пучок квантов нужного направ.. чия, попадающий на рассеи ватель.
Часть квантов поглощается веществом рассеивателя и не используется для измерений, 30 остальные рассеиваются на различные углы.
193114
Отношвние между числом поглощенных и числом рассея нных:квантов зависит от длины волны и от вещества рассеивателя (процент рассеянных квантов тем больше, чем меньше атомный номер вещества). .При отсутствии поляризации первичного пучка все направления рассеяния квантов равновероятны. B случае одинаковых геометрии и эффективности детекторов, количвство импульсов, сосчитанных каждым детектором, будут (с точностью до флюктуац ий) равны. Следовательно, будут одинаковы и суммы импульсов для каждой группы параллельно включенных детвкторов 2 и 4 и 8 и 5.
При поляризации первичного пучка,вероятность попадания рассеянного кванта в ту или иную группу детекторов зависит от положения плоскости поляризации относительно системы детекторов. Если плоскость поляризации совпадает с плоскостью симметрии, например, группы детекторов 2 и 4, вероятность попадания кванта в эту труппу максимальна, а в группу детекторов 8 и Б — минимальна.
Поэтому положение плоскости поляризации первичного пучка и значвние коэффициента поляризации можно определить по отношению или разности между суммами импульсов в группах детекторов.
Так как регистрация рассеянных квантов осуществляется в большом интервале телесных углов, предлагаемое устройство дает меньшую точность определения положения плоскости поляризации, чем известные. По той же причине значения коэффициента лоляризации будут занижвны. Однако для ряда случаев, в ча стности дд ля коомичвских исследований, эти
5 недостатки с избыпком компенсируются сравнительно малыми габаритами и весом и, глазное, возможностью измерений в очень слабых пучках.
Предмет изобретения
Устройство для измерения поляризации пучков рентгеновских квантов по угловому распределению интенсивности рентгеновского излучвния, рассеянного рассеивающим телом, 15 состоящим из легких атомов, отличающееся твм, что, с целью уменьшения габарита и веса измерительной установки и сокращения затрат времени на измерения, а также с целью получения возможности, проведения измере20 еий в очень слабых пучках, рассеивающее тело выполнено .в виде кругового цилиндра, ось которого совладает с осью первичного пучка рентгеновских квантов, а измерителем углового распрвделвния рассеянного рентге25 новского излучения служит вращающаяся во,круг оси этого цилиндра система, состоящая из двух одинаковых групп детекторов рентгеновского излучения, в каждой из которых по меньшей мере два детектора, обвспечивающих
Зо улавливание рассеянных рентгеновских квантов, причем эти две группы включены ао дифференциальной icxeMe.
193114
Фиг,g
Фиг 2
