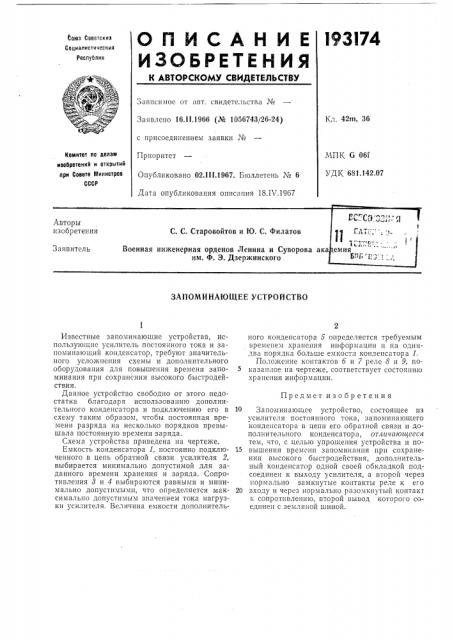

О П И С А Н И Е 193l74

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

1 л. 42m, 36

Заявлено 16.11.1966 (№ 1056743/26-24) с присоединением заявки №

Приоритет

МПК. G 06E

УДК, 681.142 07

Комитет по лелем изобретений и открытий при Совете Министров

СССР

Опубликовано 02.111.1967. Бюллетень ¹ 6

Дата опубликования описания 18.IV.1967

ЗАПОМЙЙАЮЩЕЕ УСТРОЙСТВО

Предмет изобретения

Известные запоминающие устройства, использующие усилитель постоянного тока и запоминающий конденсатор, требуют значительного усложнения схемы и дополнительного оборудования для повышения времени запоминания при сохранении высокого быстродействия.

Данное устройство свободно от этого недостатка благодаря использованию дополнительного конденсатора и подключению его в

cxe„»y таким образом, чтобы постоянная времени разряда на несколько порядков превышала постоянную времени заряда.

Схема устройства приведена на чертеже.

Емкость конденсатора 1, постоянно подключенного в цепь обратной связи усилителя 2, выбирается минимально допустимой для заданного времени хранения и заряда. Сопротивления 8 и 4 выбираются равными и минимально допустимымн, что определяется максимально допустимым значением тока нагрузки усилителя. Beëè÷èíÿ емкости дополнительного конденсатора 5 определяется требуемым временем храпения информации и на одиндва порядка больше емкости конденсатора 1.

Положение контактов 6 и 7 реле 8 и 9, по5 казан |ое на чертеже, соответствует состоянию хранения информации.

10 Запоминающее устройство, состоящее из усилителя постоянного тока, запоминающего конденсатора в цепи его обратной связи и дополнительного конденсатора, orëè÷àþøååñÿ тем, что, с целью упрощения устройства и по15 вышения времени запоминания при сохранении высокого быстродействия, дополнительный конденсатор одной своей обкладкой подсоединен к выходу усилителя, а второй через нормально замкнутые контакты реле к его

20 входу и через нормально разомкнутый контакт к сопротивлению, второй вывод которого соединен с земляной шиной.

Составитель Л. Б. Дмитриева

Редактор Можаров

Техред Л. Бриккер

Корректоры: Е. Д. Френкель и А. М. Смак

Заказ 862/G Тираж 585 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
