Регулятор давления газа
Иллюстрации
Реферат

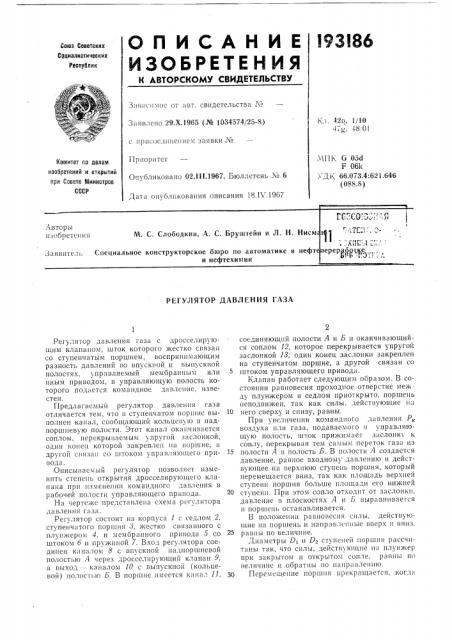

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l93I86
Союз Советских
Социалистических
Республик
Зависi:мое от авт. свидетельства №
Кл. 42в, 1110
4 О, 48.01
Заявлено 29,Х.1965 (№ 1034574/25-8) с присоединением заявки №
11рпоритет
Опубликовано 02.ill.1967. Бюллетень ¹ 6
Дата опубликования описания 18.1Ъ .1967
МПК 6 05d
F 0614 ДК 66.073.4:621.646 (088.8) Комитет го делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
M. С. Слободкин, А. С. Бруштейн и Л. Н. Нисм
Заявител!, Специальное конструкторское бюро по автоматике в нефт и нефтехимии
РЕГУЛЯТОР ДАВЛЕНИЯ ГАЗА
Регулятор давления газа с дросселирующим клапаном, шток которого жестко связан со ступенчатым поршнем, воспринимающим разность давлений во впускной и выпускной полостях, управляемый мембранным или иным приводом, в управляющую полость которого подается командное давление, известен.
Предлагаемы!! регулятор давления газа отличается тем, что в ступенчатом порп!не выполнен канал, сообщающий кольцевую и надпоршневую полости. Зтот канал оканчивается соплом, перекрываемым упругой заслонкой, один конец которой закреплен па поршне, а другой связан со штоком управляющего привода.
Описываемый регулятор позволяет изменять степень открытия дросселирующего клапана при изменении командного давления в рабочей полости управляющего привода.
На! чертеже представлена схема регулятора давления газа.
Регулятор состоит из корпуса 1 с седлом 2, ступенчатого поршня 3, жестко связанного с плун>кером 4, и мембранного привода 5 со штоком б и пружиной 7. Вход регулятора соединен каналом 8 с впускной падноршневой полостью Л через дросселнрующий клапан 9, а выход- — каналом 10 с выпускной (кольцевой) полостью Б. В поршне имеется канал 11, соединяющий полости А и Б и оканчивающийся соплом 12, которое перекрывается упругой заслонкой 13; один конец заслонки закреплен на ступенчатом поршне, а другой связан со
5 штоком управляющего привода.
Клапан работает следующим образом. В состоянии равновесия проходное отверстие между плунжером и седлом приоткрыто, поршень неподвижен, так как силы, действующие на
10 него сверху и снизу, равны.
При увеличении командного давления Р„ воздуха или газа, подаваемого в управляющую полость, шток прижиз!а!ет з !слонк к соплу., перекрывая тем самым переток газа пз
15 полости А в полость Б. В полости Л создается давление, равное входному давлению и действующее на верхнюю ступень поршня, который перемещается вниз, так как площадь верхней ступени поршня больше площади его нижней
20 ступени. При этом сопла отходит от заслонки, давление в плоскостях А и Б выравнивается и поршень останавливается.
В положении равновесия силы, действующие на поршень и направленные вьерх и вниз, 25 равны по величине.
Диаметры D> и D ступеней поршня рассчитаны так, что силы, действующие на плунжер при закрытом и открытом сопле, равны по величине и обратны по направлению.
30 Перемещение поршня прекращается, когда
193186
Составители> Л. И. Ротермсль
Редактор Л. М. Жаворонкова Техред Л. Бриккер
Корректоры: Г. Е. Опарина и С. М. Белугина Заказ 863,3 Тираж 535 Подпио(ое
1(Н(4ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типографии. пр. Сапунова, 2 усилие пружины ураи(юиешииает комаH vfîp де(пление на мембранный прниод и расход г, 1за через регулятор соотнетстнует комяидногпу пневматическому сигналу.
Вместо мембранного упранляющего привода может быть прик(епе!1 поршневой Hëè какой-либо иной привод.
Пре,(мет изобретения
Регулятор д(1!3г!ения газа с дросселирую!цим
КЛ(IП(IНОМ, ШТОК КОТОРОГО >КЕCTKG С(3ЯЗ(!Н СО ступенчатым поршнем, иоснрннимающи>я раз1!ОсTI> (Яlкзеil iiи 130 13пt с!(IIОЙ 11 13ы!Iмскi(ОЙ но, lостях, упpа!3л(iек!ИIЙ мечбр(llivl>iм пли иlll>1>I
HP И (30((0 .(I, !3 j11P 3131H(OÙ>>IO ПО ТОС Ь I(OTOPOI
П 0;((1 (Т С Я К О (> Я Н Д И О Е Д и 13 Л Е! l И (, 0 Т. 1 L l ((I 10 Ч И Cl Ч Я тем, что. с целью нз(пснения степени открытия дросселирующсго клана.!а при изменении кок((1 н, (ного дя плени я, 13 ст пенч атом пор и(не
13! 1 полнеv канал, сооощя ющий КОЛ (цену(0 v
lI IIäIIoP(vHP(3% 1о НО, Iости, Ока нч и(3(ноlци Йсп с(Hлом, перекрываемым упругой заслонкой, îlHII конец которой закреплен на I10pivHO, и;(руго(! снязан со нггоком управля!Ошего HpH130.(I.
