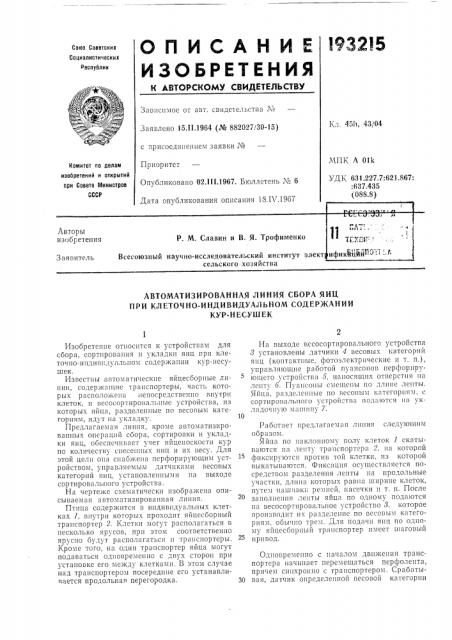

193215
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зав11сих!Ос от авт. свидс1ельства ¹
Кл. 45h, 43/04
Заявлено 15.11.1964 (№ 88202?/30-15) с присоединением заявки №
МПК А 01k
Приоритет
Опубликовано 02 111.1967. Бюллетень ¹ 6
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 631.227.7:621.867:
:63?.435 т 088.8) сельского хозяйства
АВТОМАТИЗИРОВАННАЯ ЛИНИЯ СБОРА ЯИЦ
П Р И КЛ ЕТОЧ Н0-И НДИ В ИДУАЛ Ь НОМ СОД ЕРША Н И И
КУР-НЕСУШЕК
Изобретеппе относится к устройствам для сбора, сортпрования и укладки яиц при клеточно-индивидуальном содер>капии кур-несушек.
Известны автоматические яйцесборные линии, содержащие транспортеры, часть которых расг10ло>ке111! испос1>едстве11110 Впутри клеток, и весосортировалып.!е устройства, из которых яйца, разделенные по весовым катеГори51м, идут 11а > кладк" .
Предлагаемая липия, кроме автоматизированных операцllй сбора, сортировки и ук IH,I,ки яиц, обеспечигает учет яйценоскости кур по количеству снесенных яиц и их весу. Для этой цели оиа снабжена перфорирующим устройством, управляемым датчиками весовых категорий яиц, установленными IIa выходе сортировальпого устройства.
На чертеже схематически изобра>кена описываемая автоматизирова1И!ая линия.
Птица содер>кится в индивидуальных клетках 1, внутри которых проходит яйцесборный транспортер 2. Клетки могут располагаться в несколько ярусов, при этом соответственно яруспо будут располагаться и транспортеры.
Кроме того, на один транспортер яйца могут подаваться одновременно с двух сторон при установке его между клетками. В этом случае над транспортером посередине его устанавливается продольная перегородка.
На выходе вссосортировального устройства
;>установлены,датчики 4 весовых категорий яиц (контакт!!ые, фотоэлектрические и т. п.), управляющие работой пуансонов перфорирующего устройства 5, наносящих отверстия па ленту 6. Пуапсопы смещены по длине ленты.
Яйца, разделенные по весовым катсгориям, с сортировальиогo устройства подаются на укЛ 1!ДО 111 10 М 11 П11111У /.
Работает предлагаемая лиштя следу!ОГ!1ик! образом.
Яйца по наклонному полу клеток 1 скатыВ а lотся 11<1 ?? ??!! ??> Tp 2 I I c Ilop Tpp;1, l l а которой
Гриксир1 foTc51 против той клетки, из KQTopo5I выкатываются. Фиксация осуществляется посредством разделения лепты на продольные участки, длина которых равна ширине клеток, путем нашивки ремней, насечки и т. п. После
20 заполнения ленты яйца по одному подаются па весосортировальное устройство >, которое производит их разделение по весовым категориям, обычно трем. Для подачи яиц пo одному яйцесборный транспортер имеет шаговый привод.
Одновремеппо с началом движения транспортера начинает перемещаться перфолента, причем синхронно с транспортером. СрабатыЗО вая, датчик определенной весовой категории
193215
Предмет изобретения
Составитеаь В. Дементьев редактор В. Сорокин Текред JI. Бриккер Корректоры: Г. Е. Опарина и Т. H. Дмитриева
Заказ 863/13 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 дает команду соответствующему пуансону.
Пуансон пробивает на ленте отверстие. Расположение отверстия на ленте будет указывать па помер клетки, из которой постуг1ило яйцо, и на e>о весовую категорию; для этого перфолента разбивается на продольные участки.
При ярусном расположении клеток линия дополнительно оборудуется вертикальным яйцесборным транспортером. Обработка лент может производиться прп помощи электронного счетчика с фотодиодной считывающей отверстия головкой.
Лвтоматизированпая линия сбора япц при клеточно-индивидуальном содержании кур-несушек, содсргжап1ая яйцесборные транспортеры, установленные внутри клеток, и весосортировальное устройство, отличаюи аяся тем, что, с целью автоматического учета яйцепоскости кур по количеству снесенных яиц и их весу, она снабжена перфорируюппгм устройством, управляемым установленными на выходе весосортировального устройства датчиками весовых категорий яиц.
