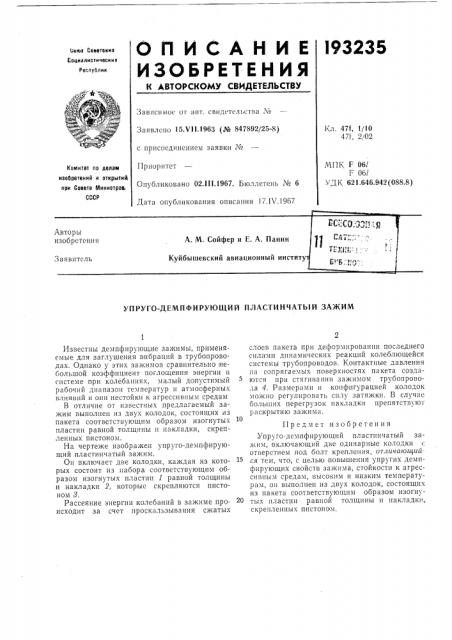

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l93235

Союз Советоииз

Социалистических

Республик

Зависимое ol авт. свидетельства М

Заявлено 15.Vl 1,1963 (Xo 847892/25-8) Кл. 47f, 1/10

471, 2/02 с присоединением заявки _#_o

Г1риорнтет

Опубликовано 02.lll.1967. Бюллетень М 6

Дата опубликования описания 17.IV.!9б7

МПК F 06/

Г 06/

УДК 621.646.942(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

УПРУГО-ДЕМПФИРУЮЩИЙ ПДАСТИНЧАТЫЙ ЗАЖИМ

Известны демпфнрующие за>кимы, применяемые для заглушения вибраций в трубопроводах. Однако у этих зажимов сравнительно небольшой коэффициент поглощения энергии в системе при колебаниях, малый допустимый рабочий диапазон температур и атмосферных влияний и они нестойки к агрессивным средам

В отличие от известных предлагаемый за>ким выполнен из двух колодок, состоящих из пакета соответствующим образом изогнутых пластин равной толщины и накладки, скрепленных пистоном.

На чертеже изображен упруго-демпфирующий пластинчатый зажим.

Он включает две колодки, каждая из которых состоит из набора соответствующим образом изогнутых пластин 1 равной толщины и накладки 2, которые скрепляются пистоном 8.

Рассеяние энергии колебаний в зажиме происходит за счет проскальзывания сжатых слоев пакета при деформнрованнн последнего силами динамических реакций колеблющейся системы трубопроводов. Контактные давления на сопрягаем ых поверхностях пакета создаются при стягивашп зажимом трубопровода 4. Размерами н конфигурацией колодок можно регулировать силу затяжки. В случае больших перегрузок накладки препятств ют раскрытию зажима.

Предмет изобретения

Упруго-демпфирующий пластинчатый зажим, включающий две одичарные колодки с отверстием под болт крепления, отличающийся тем, что, с целью повышения упругих демпфирующих свойств зажима, стойкости к агрессивным средам, высоким и низким температурам, он выполнен из двух колодок, состоящих из пакета соответствующим образом изогнутых пластин равной толщн и накладками, скрепленных пистоном, 193235

Составитель A. Селезнев

Тскред Л. Бриккер г едактор Т. В. Данилова

Коррскторьи Е. Д. Френкель и A. М Смак

Типография, пр. Сап 1 ова, 2

Заказ 866l7 Тираж 636 Подписное

ЦНИИПИ Копи тета по делам изобретений и открытий при Совете Министров СССР

Москва. Центр, ир. Серова, д. 4
