Устройство для электрохимической размерной обработки изделий

Устройство для электрохимической размерной обработки изделий

Иллюстрации

Показать все

Реферат



lcP3244

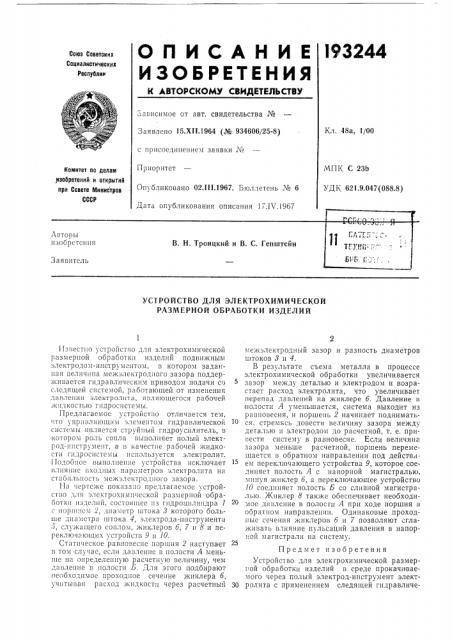

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социзппстическнх

Респубпим

Зависимое от авт. свидетельства №

Кл. 48а, 1/00

Заявлено 15.XI I.1964 {№ 934606/25-8) с присоединением заявки ¹

МПК С 23b

УДК 621.9.047(088,8) Приоритет

Комитет по делзм изобретений н открытий прн Совете Министров

СССР

Опубликовано 02.lll.1967. Бюллетень № 6

Дата опубликования описания 17.IV.!9á7

УСТРОЙСТВО ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ

РАЗМЕРНОЙ ОБРАБОТКИ ИЗДЕЛИЙ

Известно устройство для электрохимической размерной обработки изделий подвижным электродом-инструментом, в котором заданная велич ша межэлектродного зазора поддерживается гидравлическим приводом подачи со слсдящей системой, работающей от изменения давления электролита, являющегося рабочей жн II(Oc TE>lo гпдросистемы.

Предлагаемое устройство отличается тем, .то унравлшощим эле.»ентом гидравлической системы является струй гидроусилитель, в котором роль сопла выполняет полый электрод-инструмент, а в качестве рабочей жидкости гндроснстсмы используется электролит.

I1îäoáíîå вьшолнешte устройства исключает влияние входных параметров электролита на стаон ft.IIQcTt. межэлектродного зазора.

Иа чертеже показано предлагаемое устройство для электрохнмнческой размерной обработки изделий, состоящее нз гндроцнлнндра I с поршнем i,;тиаметр штока 3 которого больше дпа»стра 1нтока 4, электрода инструмента б, слу.кащего соплом, >киклеров б, 7 и 8 и переключающих устройств 9 и l0.

Статическое равновесие поршня 2 наступает в том случае, если давление в полости А меньше на определенную расчетную величину, чем давление в полости Б. Для этого подбирают необходимое проходное сечение жиклера б, учитывая расход жидкости через расчетный межэлектродный зазор и разность диаметров штоков 8 и 4.

В результате съема металла в процессе электрохимической обработки увеличивается зазор между деталью и электродом и возрастает расход электролита, что увеличивает перепад давлений на жиклере б. Давление ь полости А уменьшается, система выходит из равновесия, и поршень 2 начинает подниматься, стремясь довести величину зазора между деталью и электродом до расчетной, т. е. привести систему в равновесие. Если величина зазора меньше расчетной, поршень перемещается в обратном направлении под действием перекл;очающего устройства 9, которое соединяет полость А с напорной магистралью, минуя н(иклер б, а переключающее устройство

10 соединяет полость Б со сливной магистралью. сиклер 8 также обеспечивает необходимое давление в полости А прн ходе поршня в обратном направлении. Одинаковые проходные сечения жнклеров б и 7 позволяют сглаживать влияние пульсаций давления в напорной магистрали на систему.

Предмет изобретения

Устройство для электрохимической размерной обработки изделий в среде прокачиваемого через полый электрод-инструмент элект30 ролита с применением следящей гидравличе193244

gemana

3nenmp

Составитель Ф. А. Башаров

Гсдактор T. 3. Орловская Тскред Л. Бриккер Корректоры: Е. Д. Френкель

А М Смак

Заказ 866/15 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, »р. Сапунова, 2 ской системы для поддержания заданной величины межэлектродного зазора, отличающееся тем, что, с целью исключения влиянии входных параметров электролита на стабильность зазора, в качестве управляющего элемента гидравлической системы служит струйный гидроусилитель, в котором роль сопла выполняет полый электрод-инструмент, а в качестве рабочей жидкости гидросистемы ис5
