УД К 621.785.1.02-242.3 (088.8) СПОСОБ ТЕРМОФИКСАЦИИ КОЛЕЦ в таком состоянии подают на термофиксацию в нагревательную печь.
Термофиксацию нескольких оправок сразу производят в печи при температуре 615 +15 С в течение 60 мин с последующим охлаждением оправок на воздухе.
После охлаждения вырезают замок в месте
8 на этих же оправках, строго ориентированных относительно фрез. Затем снимают при10 жимные шайбы, необходимые для сжатия по торцам. Разрезанные заготовки, имеющие форму кольца в свободном состоянии, спрессовываются пневмо- или гидропрессом и поступают на дальнейшую обработку.
Способ термофиксации колец по авт. св. № 158190, отличающийся тем, что, с целью
20 исключения коробления торцов колец и повышения их качества, на овальную оправку напрессовывают неразрезные заготовки поршневых колец и после термофиксации в них вы. резают замок.
Известен способ термофиксации поршневых колец по основному авт. св. № 158190.
Предложенный способ отличается тем, что на овальную оправку напрессовывают неразрезные заготовки поршневых колец и после термофиксации в них вырезают замок, что исключает коробление торцов колец и повышает их качество.

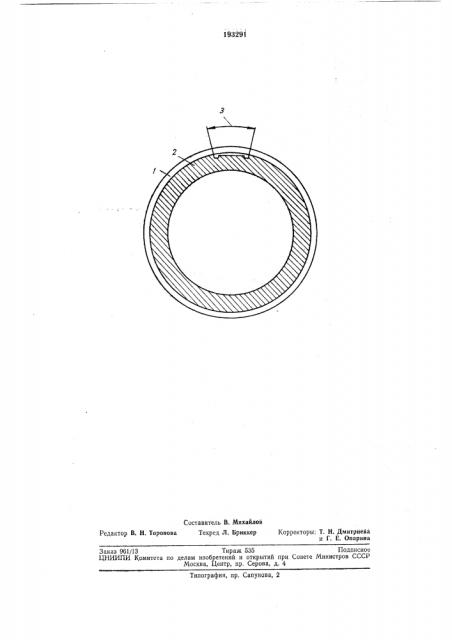

На чертеже представлена схема, поясняющая предложенный способ.
Механически обработанные неразрезные заготовки 1 колец напрессовываются пневмоили гидропрессом через переходной конус на овальную оправку 2, имеющую форму кольца в свободном состоянии.
При напрессовке заготовок на оправку материал заготовок претерпевает пластическую деформацию, что приводит к повышению модуля упругости и улучшению структуры, при этом заготовки деформируются и принимают форму овальной оправки.
Когда на оправку наберут соответствующий пакет заготовок поршневых колец (например, 150 штук), их сжимают по торцам н
Предмет изобретения
