Реферат

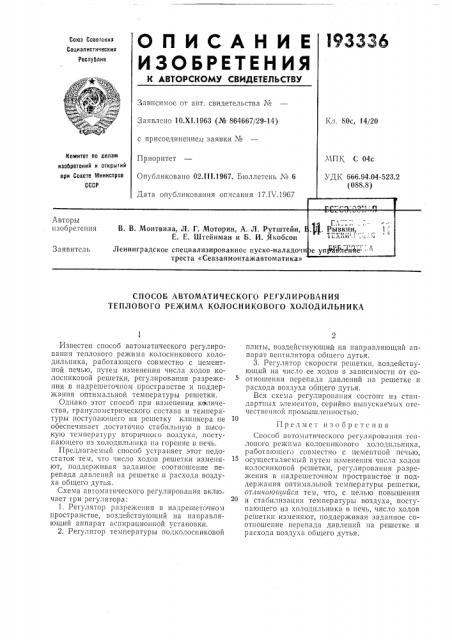

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуолик ависимос от авт. свидетельства №

Заявлено 10.XI.1963 (№ 864667/29-14}

Кл. SOc, 14/20 с присоединением заявки ¹

Комитет ло делам изооретений и открытий при Совете Министров

СССР

МПК, С 04с

Приоритет

Опубликовано 02.Ill.1967. Бюллетень ¹ 6

Дата опубликования описания 17.IV.1967

УДЕ, 666.94.04-523.2 (088.8}

Авторы изобретения

Г." .

4"

P bIBKHH

ТЕХ1111 i ::.:., В. В. Монтвила, Л, Г. Моторин, А, Л. Рутштейн, Е. Е. Штейнман и Б. И, Якобсон е упфИЙйЖе -"

Ленинградское специализированное пуско-наладочн треста «Севзапмонтажавтоматика»

Заявитель

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ТЕПЛОВОГО РЕЖИМА КОЛОСНИКОВОГО ХОЛОДИЛЬНИКА

Известен способ автоматического регулирования теплового режима колосникового холодильника, работающего совместно с цементной печью, путем изменения числа ходов колосниковой решетки, регулирования разрежения в надрешеточном пространстве и поддержания оптимальной температуры решетки, Однако этот способ при изменении келичества, гранулометрпческого состава и температуры поступающего на решетку клинкера не обеспечиьает достаточно стабильную и высокую температуру вторичного воздуха, поступающего из холодильника на горение в печь.

Предлагаемый способ устраняет этот недостаток тем, что число ходов решетки изменяют, поддерживая заданное соотношение перепада давлений на решетке и расхода воздуха общего дутья.

Схема автоматического регулирования включает три регулятора:

1. Регулятор разрежения в надрешеточном пространстве, воздействующий на направляющий аппарат аспирационной установки.

2. Регулятор температуры подколосниковой плиты, воздействующий на направляющий аппаратт вентилятора общего дутья.

3. Регулятор скорости решетки, воздействующий на число ее ходов в зависимости от соотношения перепада давлений на решетке и расхода воздуха общего дутья.

Вся схема регулирования состоит нз стандартных элементов, серийно выпускаемых отечественной промышленностью.

Предмет нзоб)зстсння

Способ автоматического регулирования теплового режима колосникового холоднлышка, работающего совместно с цементной печью, осуществляемый путем изменения числа ходов колосниковой решетки, регулирования разрежения в надрешеточном пространстве и поддержания оптимальной температуры решетки, отлич(lþøèéñÿ тем, что, с целью повышения и стабилизации температуры воздуха, поступающего из холодильника в печь, число ходов решетки изменяют, поддерживая заданное соотношение перепада давлений на решетке и расхода воздуха общего дутья.
