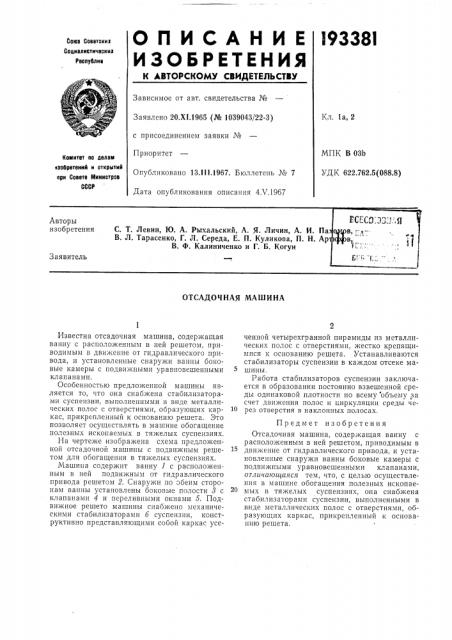

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Соввтскиа

Социалиотичеокиа

Реопублии

Зависимое от авт. свидетельства №

Кл. Ia, 2

Заявлено 20.Х1.1965 (№ 1039043/22-3) с присоединением заявки №

Приоритет

Опубликовано 13.ill.1967. Бюллетень № 7

Дата опубликования описания 4Х.1967

МПК В 03b

УДК 622.762,5(088.8) Комитет по делам наоорвтеииА и открытиА при Совете Миииотров

СССР

ОТСАДОЧНАЯ МАШИНА

Известна отсадочная машина, содержащая ванну с расположенным в ней решетом, приводимым в движение от гидравлического привода, и установленные снаружи ванны боковые камеры с подвиж уравновешенными клапанами.

Особенностью предложенной машины является то, что она снабжена стабилизаторами суспензии, выполненными в виде металлических полос с отверстиями, образующих каркас, прикрепленный к основанию решета. Это позволяет осуществлять в машине обогащение полезных ископаемых в тяжелых суспензиях.

На чертеже изображена схема предложенной отсадочной машины с подвижным решетом для обогащения в тяжелых суспензиях.

Машина содержит ванну 1 с расположенным в ней подвижным от гидравлического привода решетом 2. Снаружи по обеим сторонам ванны установлены боковые полости 8 с клапанами 4 и переливными окнами 5. Подвижное решето машины снабжено механическими стабилизаторами б суспензии, конструктивно представляющими собой каркас усеченпой четырехгранной пирамиды из металлических полос с отверстиями, жестко крепящимися к основанию решета. Устанавливаются стабилизаторы суспензии в каждом отсеке машины.

Работа стабилизаторов суспензии заключается в образовании постоянно взвешенной среды одинаковой плотности по всему объему за счет движения полос и циркуляции среды че1О рез отверстия в наклонных полосах.

Предмет изобретения

Отсадочная машина, содержащая ванну с расположенным в ней решетом, приводимым в движение от гидравлического привода, и установленные снаружи ванны боковые камеры с подвижными уравновешенными клапанами, отличающаяся тем, что, с целью осуществления в машине обогащения полезных ископаемых в тяжелых суспензиях, она снабжена стабилизаторами суспензии, выполненными в виде металлических полос с отверстиями, образующих каркас, прикрепленный к основанию решета.
