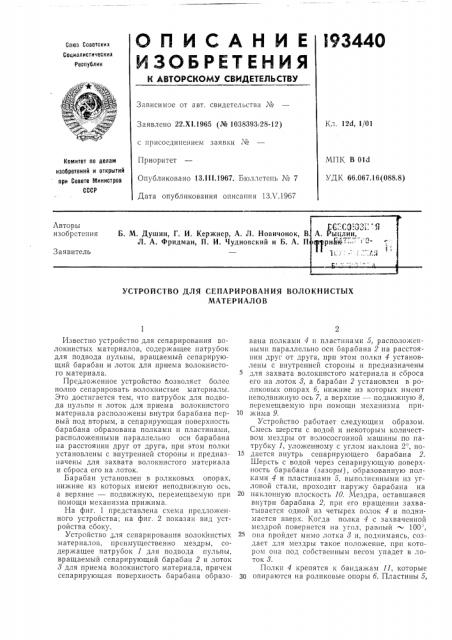

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
i 93440
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 12d, 1/01
Заявлено 22.Х1.1965 (№ 1038393i28-12) с присоединением заявки ¹
Приоритет
Опубликовано 13.11!.1967. Бюллетень № 7
Дата опубликования описания 13Л .19б7
МПК В Old
УДК 66.067.16(088.8) Комитет па делам изобретений и открытий при Совете Министров
СССР
УСТРОЙСТВО ДЛЯ СЕПАРИРОВАНИЯ ВОЛОКНИСТЫХ
МАТЕРИАЛОВ
Известно устройство для сепарирования волокнистых материалов, содержащее патрубок для подвода пульпы, вращаемый сепарирующий барабан и лоток для приема волокнистого материала.
Предложенное устройство, озволяет более полно сепарировать волокнистые материалы.
Это достигается тем, что патрубок для подвода пульпы и лоток для приема волокнистого материала расположены внутри барабана первый под вторым, а сепарирующая поверхность барабана образована полками и пластинами, расположенными параллельно оси барабана на расстоянии друг от друга, при этом полки установлены с внутренней стороны и предназначены для захвата волокнистого материала и сброса его на лоток.
Барабан установлен в роликовых опорах, нихкние из которых имеют неподвижную ось, а верхние — подвихкную, перемещаемую при помощи механизма прижима.
На фиг. 1 представлена схема предложенного устройства; на фиг. 2 показан вид устройства сбоку.
Устройство для сепарирования волокнистых материалов, преимущественно мездры, содержащее патрубок 1 для подвода пульпы, вращаемый сепарирующий барабан 2 и лоток
8 для приема волокнистого материала, причем сепарирующая поверхность барабана образована полками 4 и пластинами 5, расположенными параллельно оси барабана 2 на расстоянии друг от друга, при этом полки 4 установлены с внутренней стороны и предназначены для захвата волокнистого материала и сброса его иа лоток 8, а барабан 2 установлен в роликовых опорàx б, нижние из которых имеют неподвижную ось 7, а верхние — подвижную 8, перемещаемую при помощи механизма при10 акима 9.
Устройство работает следующим образом.
Смесь шерсти с водой и некоторым количеством мездры от волососгонной машины по патрубку 1, уложенному с углом наклона 2, по15 дается внутрь сепарирующего барабана 2.
Шерсть с водой через сепарирующую поверхность барабана (зазоры), образованную полками 4 и пластинами 5, выполненными из угловой стали, проходит наружу барабана на
20 наклонную плоскость 10. Мездра, оставшаяся внутри барабана 2, при его вращении захватывается одной из четырех полок 4 и поднимается вверх. Когда полка 4 с захваченной мездрой повернется на угол, равныи - 100=, 25 оиа пройдет мимо лотка 8 и, поднимаясь, создает для мездры такое положение, при котором она под собственным весом упадет в лоток 8.
Полки 4 крепятся к бандажам ll, которые
30 опираются на роликовые опоры б. Пластины 5, 193440
Составитель Н. Строганов
Редактор А. Пименова Техред А. А. Камышникова Корректоры; Г. Е. Опарина и Н. И. Быстрова
Заказ 1198/9 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 одновременно являющиеся конструктивными связями двух фланцев, образуя при этом полый барабан, крепятся к фланцам при помощи болтов и снабжены пазиками для регулирования зазора между ними.
Нижние роликовые опоры 6 при помощи консольно расположенных пальцев крепятся к двутавровым балкам 12 опорного каркаса 13.
Для устойчивого равномерного вращения барабана 2 бандажи 11 прижимаются сверху верхними роликовыми опорами б, снабженными механизмом прижима 9. Вращение барабану передается от электродвигателя 14, через клино-ременную передачу 15, редуктор 1б, звездочки 17 и 18. Звездочка 18 крепится к бандажу 11 барабана 2.
Предмет изобретения
1. Устройство для сепарирования волокнистых материалов, преимущественно мездры, содержащее натрубок для подвода пульпы, вращаемый сепарирующнй барабан и лоток для приема волокнистого материала, отличающееся тем, что, с целью более полной сепарации волокнистых материалов, патрубок для подвода пульпы и лоток для приема волокнистого материала расположены внутри барабана первый под вторым, а сепарирующая поверхность барабана образована полками и пластинами, расположенными параллельно оси барабана на расстоянии друг от друга, при этом полки установлены с внутренней стороны и предназначены для захвата волокнистого материала и сброса его на лоток.
2. Устройство по п, 1, отлггчающееся тем, что барабан установлен в роликовых опорах, нижние из которых имеют неподвижную ось, а верхние — подвижную, перемещаемую при
20 помощи механизма прижима.
