Способ приготовления цементно-асфальтовогобетона
Патент 193562
Авторы
Классы МПК
Способ приготовления цементно-асфальтовогобетона
Иллюстрации
Реферат

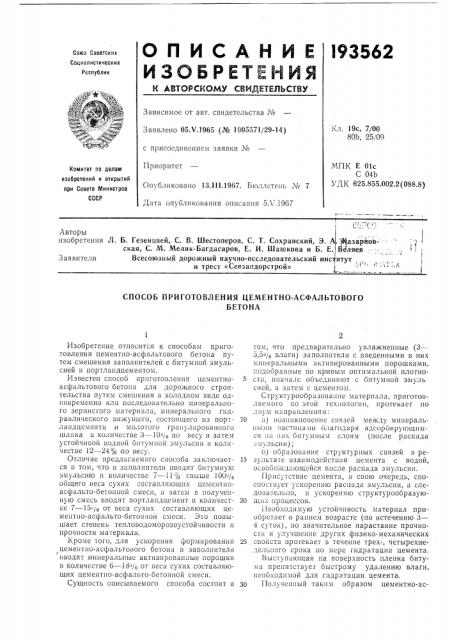

Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл, 19с, 7/00
80b, 25/09
Заявлено 05Х1965 (№ 1005571/29-14) с присоединением заявки ¹
Приоритет
МПК Е 01с
С 04Ь
УДК 625.855.002.2(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Оп1 бликовано 13,111,1967. Б|оллстснь ¹ 7
Дата опубликования описания 5Л.1967
Авторы изобретения Л, Б. Гезенцвей, С. В, Шестоперов, С. T. Сохранский, Э. А,>gaзaphoв- ская, С. М. Мелик-Багдасаров, Е. И. Шашкова и Б. Е. Велят:в
Всесоюзный дорожный научно-исследовательский институт и трест «Севзаидорстрой» l
Заявители
СПОСОБ ПРИГОТОВЛЕНИЯ ЦЕМЕНТНО-АСФАЛЬТОВОГО
БЕТОНА
Изобретение относится к способам приготовления цементно-асфальтового бетона путем смешения заполнителей с битумной эмульсией и портландцементом.
Известен способ приготовления цементноасфальтового бетона для дорожного строительства путем смешения в холодном виде одновременно или последовательно минерального зернисгого материала, хншерального гидравлического вяжущего, состоящего из портландцемента и молотого гp21i) ëè ýoÁÂí110ÃÎ шлака в количестве 3 — 10а/„по весу и затем устойчивой водной битумной эмульсии в количестве 12 — 24ф по весу, Отличие предлагаемого способа заключается в том, что в заполнители вводят битумную эмульсию в количестве 7 — 11% свыше 100% общего веса сухих составляющих цементноасфальто-бетонной смеси, а затем в полученную смесь вводят портландцемент в количестве 7 — 15-/0 от веса сухих составляющих цементно-асфальто-бетоннои смеси. Это повышает степень тепловодоморозоустойчивости и прочности материала, Кроме того, для ускорения формирования цементно-асфальтового бетона в заполнители
/ вводят минеральные активированные порошки в количсстве 6 — 18 /о от веса сухих составляющих цементно-асфальто-бетонной смеси.
Сущность описываемого способа состоит в том, что предварительно увлажненные (3—
5,5>/с влаги) заполнители с введенными в них минеральными активированными порошками, подобранные по кривым оптимальной плотности, вначале объединяют с битумной эмуль сией, а затем с цементом.
Структурообразование материала, приготовляемого по этой технологии, протекает по двум направлениям:
10 а) возникновеш1е связей между минеральными частицахш благодаря адсорбирующимс;I;i;i i,èõ сштумным слоям (после распада эмульсии); о) образование структурных связей в ре15 зультате взаимодействия цемента с водой, освобождающейся после распада эмульсии.
Присутствие цемента, в свою очередь, способствует ускорению распада эмульсии, а следовательно, и ускорению структурообразую20 щих процессов.
Необходимую устойчивость материал приобретает в раннехт возрасте (по истечению 3—
4 суток), но значительное нарастание прочности и улучшение других физико-механических
25 свойств протекает в течение трех-, четырехнедельного срока по мере гидратации цемента.
Выступающая на поверхность пленка битума препятствует быстрому удалению влаги, необходимой для гидратации цемента. ч0 Полученный таким образом цементно-ас193562
Составитель Л. Романова
Редактор А. И. Пименова Текред Л. Бриккер Корректоры. О. Б, Тюрина и С. М. Белугина
Заказ 1079/16 Тираж 535 Подписное
ЦНИИПИ Компте1а по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 фальтовый бетон обладает повышенной прочностью и тепловодоморозоустойчивостью, что дает возможность применять его для устройства дорожных покрытий в различных климатических зонах и на дорогах различной грузонапряженности.
Предмет изобретения
1. Способ приготовления цементно-асфальтового бетона путем смешения заполнителей с битумной эмульсией и портландцементом, отличающийся тем, что, с целью повышения степени тепловодоморозоустойчивости и прочности материала, в заполнители сначала вводят битумную эмульсию в количестве 7 — 11о о сверх
100% общего веса сухих составляющих цементно-асфальто-бетонной смеси, а затем в полученную смесь вводят,портландцемент в,количестве 7 — 15% от веса сухих составляющих цементно-асфальто-бетонной смеси.
2. Способ по п. 1, отличающийся тем, что, с целью ускорения формирования цементно-асфальтового бетона, в заполнители вводят минеральные активированные порошки в .количестве 6 — 18% от веса сухих составляющих цементно-аофальто-бетонной смеси.
