Патент ссср 193698

Патент ссср 193698

Иллюстрации

Показать все

Реферат

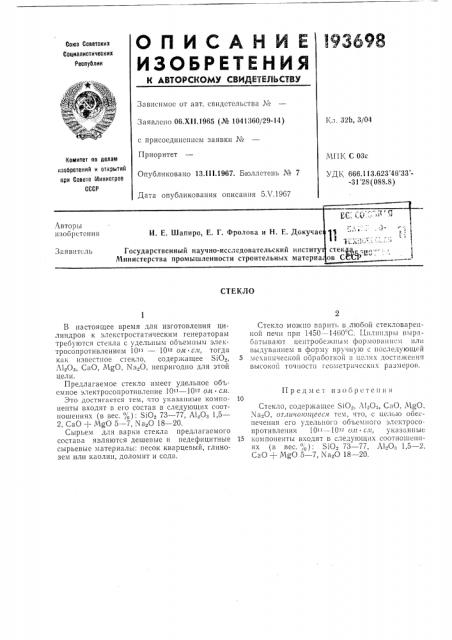

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.XI1.1965 (¹ 1041360/29-14) с присоедицс1шсм заявки №

Приоритет

Опубликовано 13.11!.1967. Бюллетень № 7

Кл, 3211 3/04

МПК С 03с

Комитет по делан изооретений и открытий при Совете Министров

СССР

УДК 666 113 623 46 33

-31 28 (088.8) Дата опубликования описания 5Лг.19б7

СТЕКЛО

В настоящее время для изготовления цилиндров к элекстростатическим генераторам требуются стекла с удельным объемным электросопротивлением 10» — 101 - ол сл, тогда как известное стекло, содержащее ЯО,, AlOI, СаО, МдО, ХазО, непригодно для этой цели.

Предлагаемое стекло имеет удельное обт.емное электросопротивление 1011 — 101- ол1 с и.

3То достигается тем, что указанные компоненты входят в его состав в следующих соотношениях (в вес. /0); SiO> 73 — 77, Л1зОз 1,5—

2, CaO+ МрО 5 — 7, ilia.,O 18 — 20.

Сырьем для варки стекла предлагаемого состава являются дешевые и цедефицитные сырьевые материалы: песок кварцевый, глинозем или каолии, доломит и сода.

Стекло мохкцо варить в любой стекловарсцпой печи при 1450 — 1400 С. Цилицдр11 выраба ывают центробежным формова11пем илц выдувацием в форму вручную с последующей

5 мcxclIIIIBPcl oH обработкой в целях достиже11ия

BblcoKo1f .1 оч постll Гсометр11чсск11х раз:11еро1ь

Предмет пзобретепця

Стекло, содержащее SiO . 1! O,Ä C IO. МрО, ХазО, orëè÷àloIIIååñÿ тем, что, с целью обеспечения его удельного объемного элсктросопротивления 10» — 101 - ол слб указанные

15 компоненты входят в следующих соотношениях (в вес. „ ): SiO> 73 — 77, А1 О;; 1,5 — 2, СаО+ МдО 5 — 7, ХазО 18 — 20.
