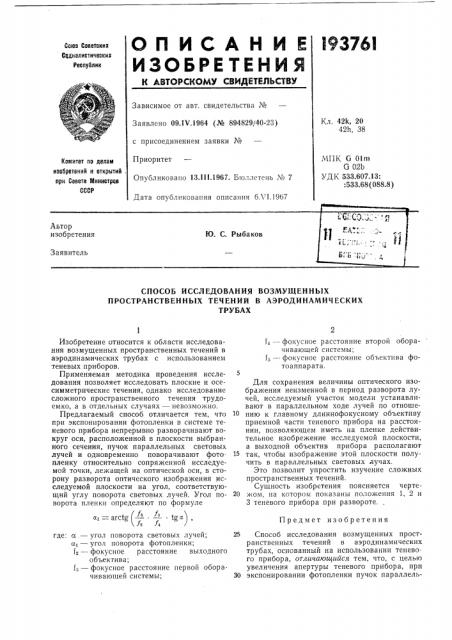

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Ссдиалистичеоких
Республик
Зависимое от авт. свидетельств" №
Кл. 42k, 20
42h, 38
Заявлено 09.IV.1964 (№ 894829/40-23) с присоединением заявки №
Приоритет
Опубликовано 13.111.1967. Б1оллстень ¹ 7,ЧПК О Olm
G 02b
УДК 533.607.13:
:533.68(088.8) Комитет по делам изобретений и открытий, при Совете Мииистроо
СССР
Дата опубликования описания 6Л 1.1967
СПОСОБ И ССЛ ЕДОВАН ИЯ ВОЗМУЩЕН Н ЫХ
ПРОСТРАНСТВЕННЫХ ТЕЧЕНИЙ В АЭРОДИНАМИЧЕСКИХ
ТРУБАХ а1 — arctg — — - tga
f5 Л
У2 f4
Предмет изобретения
Изобретение относится к области исследования возмущенных пространственных течений в аэродинамических трубах с использованием теневых приборов.
Применяемая методика проведения исследования позволяет исследовать плоские и осесимметрические течения, однако исследование сложного пространственного течения трудоемко, а в отдельных случаях — невозможно.
Предлагаемый способ отличается тем, что при экспонировании фотопленки в системе теневого прибора непрерывно разворачивают вокруг оси, расположенной в плоскости выбранного сечения, пучок параллельных световых лучей и одновременно поворачивают фото пленку относительно сопряженной исследуемой точки, лежащей на оптической оси, в сторону разворота оптического изображения исследуемой плоскости на угол, соответствующий углу поворота световых лучей. Угол поворота пленки определяют по формуле где: а — угол поворота световых лучей; и — угол поворота фотопленки;
4 — фокусное расстояние выходного объектива;
f;-, — фокусное расстояние первой оборачивающей системы;
f> — фокусное расстояние второй оборачивающей системы;
f.- — фокусное расстояние объектива фотоаппарата.
Для сохранения величины оптического изображения неизменной в период разворота лучей, исследуемый участок модели устанавливают в параллельном ходе лучей по отношению к главному длиннофокусному объективу приемной части теневого прибора на расстоянии, позволяющем иметь на пленке действительное изобрежение исследуемой плоскости, а выходной объектив прибора располагают так, чтобы изображение этой плоскости получить в параллельных световых лучах.
Это позволит упростить изучение сложных пространственных течений.
Сущность изобретения поясняется черте20 жом, на котором показаны положения 1, 2 и
3 теневого прибора при развороте.
25 Способ исследования возмущенных пространственных течений в аэродинамических трубах, основанный на использовании теневого прибора, отличающийся тем, что, с целью увеличения апертуры теневого прибора, прн
ЗО экспонировании фотопленки пучок параллель193761
Текред Л. Бриккер
Корректор М. П. Ромашова
Рсдактор В. Дербинов
Заказ 1475!19 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ных световых лучей непрерывно разворачивают вокруг оси, расположенной в плоскости выбранного сечения, и одновременно относительно оси, сопряженной с осью разворота световых лучей, поворачивают фотопленку в сторону разворота оптического изображения исследуемой плоскости на угол по формуле: где и — угол поворота световых лучей; от — угол поворота фотопленки;
1а — фокусное расстояние выходного объектива прибора;
f3 — фокусное расстояние первой оборачивающей системы;
1, — фокусное расстояние второй оборачивающей системы;
5 1в — фокусное расстояние объектива фотоаппарата; при этом исследуемый участок модели уста. навливают по отношению к главному объективу приемной части прибора на расстоянии, 10 позволяющем иметь на пленке действительное изображение исследуемой плоскости, а выходной объектив прибора располагают так, чтобы изображение этой плоскости получить в параллельных световых лучах.
