Реферат

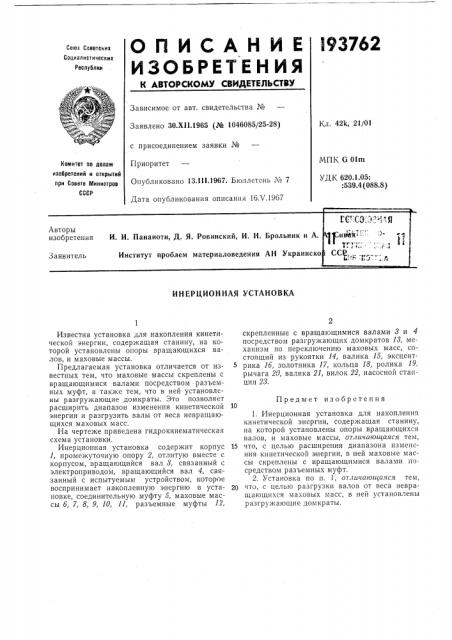

ОПИСАНИЕ В3762

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО.Х11.1965 (№ 1046085/25-28) Кл. 42k, 21/01 с присоединением заявки №

Приоритет

Опубликовано 13.ill.1967. Бюллетень ¹ 7

Дата опубликования описания 1бХ.1967

NHK G 01m

УДК 620.1.05:

:И9.4 (088.8) Комитет ло делам изобретений и открытий лри Совете Министров

СССР

ИНЕРЦИОННАЯ УСТАНОВКА

Известна установка для накопления кинетической энергии, содержащая станину, на которой установлены опоры вращающихся валов, и маховые массы.

Предлагаемая установка отличается от известных тем, что маховые массы скреплены с вращающимися валами посредством разъемных муфт, а также тем, что в ней установлены разгружающие домкраты. Это позволяет расширить диапазон изменения кинетической энергии и разгрузить валы от веса невращающихся маховых масс.

На чертеже приведена гидрокинематическая схема установки.

Инерционная установка содержит корпус

1, промежуточную опору 2, отлитую вместе с корпусом, вращающийся вал 8, связанный с электроприводом, вращающийся вал 4, сапзанный с испытуемым устройством, которое воспринимает накопленную энергию в установке, соединительную муфту 5, маховые массы б, 7, 8, 9, 10, 11, разъемные муфты 12, скрепленные с вращающимися валами 8 и 4 посредством разгружающих домкратов 18, механизм по переключению маховых масс, состоящий из рукоятки 14, валика 15, эксцентрика 1б, золотника 17, кольца 18, ролика 19, рычага 20, валика 21, вилок 22, насосной станции 28.

Предмет изобретения

1. Инерционная установка для накопления кинетической энергии, содержащая станину, на которой установлены опоры вращающихся валов, и маховые массы, отличающаяся тем, 15 что, с целью расширения диапазона изменения кинетической энергии, в ней маховые массы скреплены с вращающимися валами посредством разъемных муфт.

2. Установка по и. 1, отличающаяся тем, 20 что, с целью разгрузки валов от веса невращающихся маховых масс, в ней установлены разгрухкающне домкраты.

193762 гз

Составитель Г. Корчагина

Техред Л. Бриккер Корректоры: М. П. Ромашова и Е. Г. Коганова

Редактор В. Торопова
