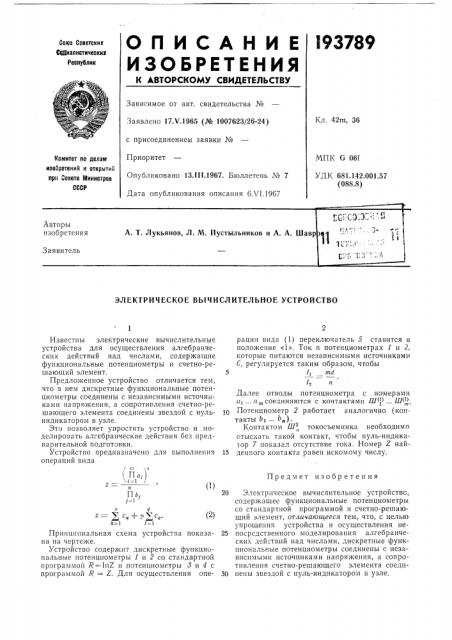

l93789

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

6@Хиалистичеоких

Республик

Зависимое от авт. свидетельства №

Заявлено 17Х.1965 (№ 1007623/26-24) с присоединением заявки ¹

Приоритет

Опубликовано 13.111.1967. Бюллетень № 7

Дата опубликования описания бЛ 1.19б7

Кл. 42гп, 36

МПК G 061

УДК 681.142.001.57 (088.8) Комитет по делам изобретений и открытий прн Совете Министров

СССР

ЭЛЕКТРИЧЕСКОЕ ВЪ1ЧИСЛИТЕЛЪНОЕ УСТРОЙСТВО (П.,) и

Пbj

j=l

Предмет изобретения (2) Известны электрические вычислительные устройства для осуществления алгебраических действий над числами, содержащие функциональные потенциометры и счетно-решающий элемент.

Предложенное устройство отличается тем, что в нем дискретные функциональные потенциометры соединены с независимыми источниками напряжения, а сопротивления счетно-решающего элемента соединены звездой с нульиндикатором в узле.

Это позволяет упростить устройство и моделировать алгебраические действия без предварительной подготовки.

Устройство предназначено для выполнения операций вида

Принципиальная схема устройства показана на чертеже.

Устройство содержит дискретные функциональные потенциометры 1 и 2 со стандартной программой R=-InZ и потенциометры 8 и 4 с программой R = Z. Для осуществления операции вида (1) переключатель 5 ставится в положение «1». Ток в потенциометрах 1 и 2, которые питаются независимыми источниками

С, регулируется таким образом, чтобы

5 1, hand

1з и

Далее отводы потенциометра с номерами ат ... а соединяются с контактами Ш," ... LU<>.

Потенциометр 2 работает аналогично (контакты bi ... >,).

Контактом Ш токосъемника необходимо отыскать такой контакт, чтобы нуль-индикатор 7 показал отсутствие тока. Номер Z най15 денного контакта равен искомому числу.

20 Электрическое вычислительное устройство, содержащее функциональные потенциометры со стандартной программой и счетно-решающий элемент, отличающееся тем, что, с целью упрощения устройства и осуществления не25 посредственного моделирования алгебраических действий над числами, дискретные функциональные потенциометры соединены с независимыми источниками напряжения, а сопротивления счетно-решающего элемента соеди30 иены звездой с нуль-индикатором в узле.

193789

Составитель В. А. Киселев

Редактор Л. А. Утехина Техр д Л, Бриккер Корректоры: М. П. Ромашова п E. Г. Кочанова

Заказ 1668(2 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
