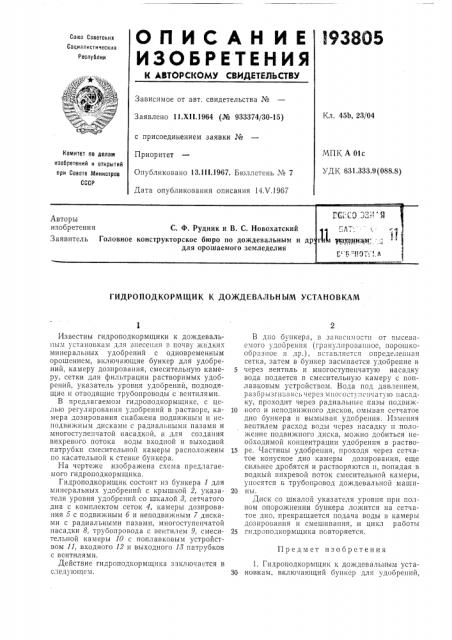

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 45Ь, 23/04

Заявлено 11.Х! I.1964 (№ 933374/30-15) с присоединением заявки №

Приоритет

Опубликовано 13.I II.1967. Бюллетень ¹ 7

Дата опубликования описания 14.V.1967

MI1K А 01с

УДК 631.333.9(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

ГИДРОПОДКОРМЩИК К ДОЖДЕВАЛЬНЫМ УСТАНОВКАМ

Предмет изобретения

Известны гидроподкормщики к дождевальшям установкам для внесения в почву жидких минеральных удобрений с одновременным орошением, включающие бункер для удобрений, камеру дозирования, смесительную камеру, сетки для фильтрации растворимых удобрений, указатель уровня удобрений, подводящие и отводящие трубопроводы с вентилями.

В предлагаемом гидроподкормщикс, с целью регулирования удобрений в растворе, камера дозирования снабжена подвижным и неподви>кным дисками с радиальными пазами и многоступенчатой насадкой, а для создания вихревого потока воды входной и выходной патрубки смесительной камеры расположены по касательной к стенке бункера.

На чертеже изображена схема предлагаемого гидроподкормщика.

Гидроподкормщик состоит из бункера 1 для минеральных удобрений с крышкой 2, указателя уровня удобрений со шкалой 8, сетчатого дна с комплектом сеток 4, камеры дозирования б с подвижным б и неподвижным 7 дисками с радиальными пазами, многоступенчатой насадки 8, трубопровода с вентилем 9, смесительной камеры 10 с поплавковым устройством 11, входного 12 и выходного 1> патрубков с вентилями.

Действие гидроподкормщика заключается в следующем.

В дно бункера, в зависимости от высеваемого удоорения (гранулированное, порошкообразное и др.), вставляется определенная сетка, затем в бункер засыпается удобрение и

5 через вентиль и многоступенчатую насадку вода подается в смесительную камеру с поплавковым устройством. Вода под давлением, разбрызгнваясь через многостун !I чату1о насадку, проходит через радиальные пазы подвиж10 ного и неподви>кного дисков, омывая сетчатое дно бункера и вымывая удобрения. Изменяя вентилем расход воды через насадку п поло>кение подвижного диска, можно добиться необходимой концентрации удобрения в раство15 ре. Частицы удобрения, проходя через сетчатое конусное дно камеры дозирования, еще сильнее дробятся и растворяются и, попадая в водный вихревой поток смесительной камеры, уносятся в трубопровод дождевальной маши20 ны.

Диск со шкалой указателя уровня при полном опорожнении бункера ложится на сетчатое дно, прекращается подача воды в камеры дозирования и смешивания, и цикл работы

25 гидроподкормщика повторяется.

1. Гидроподкормщик к дождевальным устаЗО новкам, включающий бункер для удобрений, 193805

Вода

Составитель Л. Кузнецова

Текред А. А, Камышникова

Корректоры: О. Б. Тюрина и С. М. Белугина

Редактор M. )Киляева

Заказ 1192/5 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 камеру дозирования, смеситсльную камеру, сетки для фильтрации растворимых удобрений, поплавковый регулятор уровня, подводящие и отводящие трубопроводы и вентили, отличающийся тем, что, с целью регулирования количества удобрений в растворе, камера дозирования снабжена подвижным It неподвижным дисками с радиальными пазами, смонтироваиными иод сетчатым дном бункера, и многоступенчатой насадкой, установленной на конусном дне камеры, 2, Гидроподкормщик по п. 1, отлича)ощийся

5 тем, что, с целью создания сплошного вихревого потока, входной и выходной патрубки смесительной камеры расположены по касательной к стенке бункера.
