Реферат

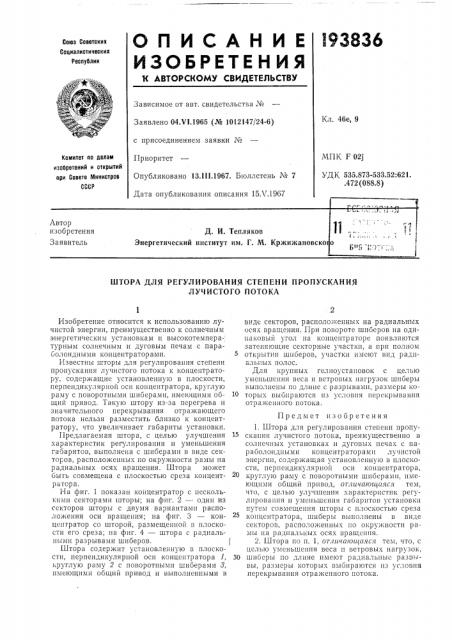

ОП ИСАН И Е

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04Х!.1965 (№ 1012147/24-6) Кл. 46е, 9 с присоединением заявки №

Приоритет

МПК. F 02j

УДК 535.873-533.52:621. .472 (088.8) Комитет по делам изобретеиий и открытий при Совете Мииистров

СССР

Опубликовано 13.III 1967. Бюллетень ¹ 7

Дата опубликования описания 15Х.1967

ШТОРА ДЛЯ РЕГУЛИРОВАНИЯ СТЕПЕНИ ПРОПУСКАНИЯ

ЛУЧИСТОГО ПОТОКА

Изобретение относится к использованию лучистой энергии, преимущественно к солнечным энергетическим установкам и высокотемпера- турным солнечным и дуговым печам с параболоидными концентраторами.

Известны шторы для регулирования степени пропускания лучистого потока к концентратору, содержащие установленную в плоскости, перпендикулярной оси концентратора, круглую раму с поворотными шиберами, имеюшими общий привод. Такую штору из-за перегрева и значительного перекрывания отражающего потока нельзя разместить близко к концентратору, что увеличивает габариты установки.

Предлагаемая штора, с целью улучшения характеристик регулирования и уменьшения гаэаритов, выполнена с шиберами в виде секторов, расположенных IIQ окружности рамы на радиальных осях вращения. Штора может быть совмещена с плоскостью среза концентратора.

На фиг. 1 показан концентратор с несколькими секторами шторы; на фпг. 2 — один из секторов шторы с двумя вариантами расположения оси вращения; на фиг. 3 — концентратор со шторой, размещенной в плоскости его среза; на фиг. 4 — штора с радиальными разрывами шиберов.

Штора содержит установленную в плоскости, перпендикулярной оси концентратора 1, круглую раму 2 с поворотными шиберами 8, имеющими общий привод и выполненными в виде секторов, расположенных на радиальных осях вращения. При повороте шибсров на одинаковьш угол на концептр агоре появляются затеняющие секторные участки, а при полном открытгп1 шпберов, участки имеют внд радиальных полос.

Для крупных гелиоустановок с целью уменьшения веса и ветровых нагрузок шиберы выполнены по длине с разрывами, размеры ко10 торых выбираются пз условия перекрывания отраженного потока.

Предмет изобретения

1. Штора для регулирования степени пропускапия лучистого потока, преимущественно в солнечных установках и дуговых печах с параболоидными концентраторами лу шстой энергии, содерхкащая установленную в плОскости, перпендикулярной оси концентратора, 20 круглую раму с поворотными шпбсрамп, имеющими общий привод, отлияагогцаяся тем, что, с целью улучшения характеристик регулпроваш1я и уменьшения габаритов установки путем совмещения шторы с плоскостью среза концентратора, шиберы выполнены в виде секторов, расположeпнr но окружности рамы на радиальных осях вращения.

2. Штора по п. 1, отличагощаяся тем, что, с целью уменьшения веса и ветровых нагрузок, 30 шибсры по длине имеют радиальные разрывы, размеры которых выбираются пз условия перекрывания отраженного потока.

l93836

3 Фиг 2

Фы2 3
