ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l939OO
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 49h, 35/02
Заявлено 28. I I I.1966 (№ 1064478/25-27) с присоединением заявки №
Приоритет
Опубликовано 13.lll.1967. Бюллетень № 7
Дата опубликования описания 23Х.1967
МПК В 23
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.791.044.2-419.4 (088.8) Авторы изобретения
А. Ф. Демчук, А. А. Дерибас, В. М. Кудинов, Ф. И. Матве
В. А, Симонов и И. В. Яковлев
Институт гидродинамики Сибирского отделения АН СС
Заявитель
СПОСОБ ПОЛУЧЕНИЯ БИМЕТАЛЛА
Известен способ получения биметалла путем приварки взрывом плакирующего листа к плакируемому с инициированием плоского заряда порошкообразного взрывчатого вещества.

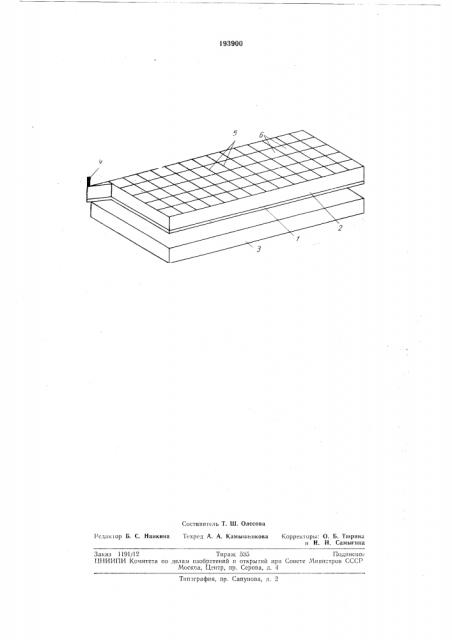

Описываемый способ позволяет повысить качество сварного соединения благодаря тому, что заряд с помощью перегородок разделяют на ячейки. Сущность изобретения поясняется чертежом. При приварке взрывом плакирующего листа 1, на котором расположен заряд 2 взрывчатого вещества, к плакируемому листу 3 иннициирование заряда осуществляют из точки 4, лежащей в углу заряда.
Заряд с помощью перегородок 5 разделен на ячейки б. Перегородки, образующие ячейки, препятствуют передаче от ячейки к ячейке локальных изменений параметров детонации за счет того, что инициирование взрывчатого вещества в каждой последующей ячейке происходит благодаря ударным, а не детонационным волнам, которые передаются от уже сдетонировавшей ячейки через перегородку.
Локальные изменения параметров детонации в пределах одной ячейки, ввиду ее малых размеров, не могут привести к значительному изменению параметров метания, т. е. к ухудшению сварки. Стенки, ограничивающие заряд по краю, уменьшают разлет продуктов взрыва, что способствует сохранению скорости метания пластины по краям заряда.
Ячейки рекомендуется делать такими, чтобы заряд в них имел кубическую форму. Перегородки для такого заряда могут быть вы. полнены в виде каркаса из картона, тонкой фанеры или из пластических материалов штамповкой.
Предмет изобретения
Способ получения биметалла путем приварки взрывом плакирующего листа к плакируемому листу с инициированием плоского заряда порошкообразного взрывчатого вещества, отличающийся тем, что, с целью повышения качества сварного соединения, заряд:-. помощью перегородок разделяют на ячейки.
