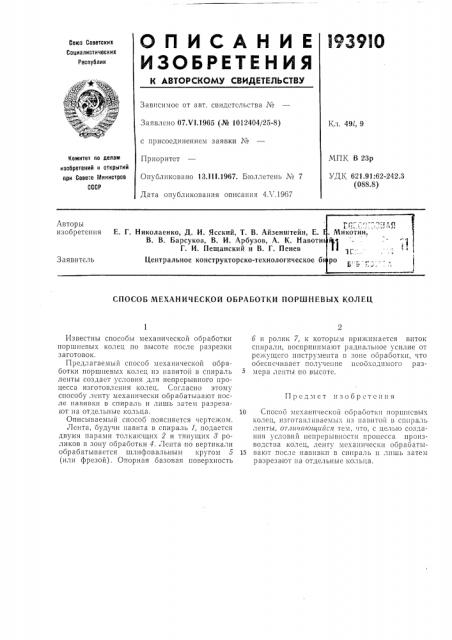

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l939IO

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07Х1.1965 (№ 1012404/25-8) с присоединением заявки №

Приоритет

Опубликовано 13.111.1967. Бюллетень ¹ 7

Дата опубликования описания 4Л .19б7

Кл. 49l, 9

МПК 8 23р

УДК 621.91;62-242,3 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Е, Г. Николаенко, Д. И. Ясский, T. В. Айзенштейн, Е.

В. В. Барсуков, В. И. Арбузов, А. К. Навотн

Г. И. Пещанский и В. Г. Пенев

Центральное конструкторско-технологическое б

Заявитель

СПОСОБ МЕХАНИЧЕСКОЙ ОБРАБОТКИ ПОРШНЕВЫХ КОЛЕЦ

Предмет пзобрстс гия

Известны способы механической обработки поршневых колец по высоте после разрезки заготовок.

Предлагаемый способ механической обработки поршневых колец из павитой в спираль ленты создает условия для непрерывного процесса изготовления колец. Согласно этому способу ленту механически обрабатывают после навивки в спираль и лишь затем разрезают на отдельные кольца.

Описываемый способ поясняется чертежом.

Лента, будучи навита в спираль 1, подается двумя парами толка|ощих 2 и тянущих 8 роликов в зону обработки 4. Лента по вертикали обрабатывается шлифовальным кругом 5 (или фрезой) . Опорная базовая поверхность б и ролик 7, к которым прихкимается виток спирали, воспринимают радиальное усилие от рехкущсго инструмента в зоне обработки, что обеспечивает получение псооходпмого размера л:-нты по высоте.

10 Способ механической оораооткп поршневых колец, изготавливаемых пз павитой в спираль ленты, от,ги

193910
