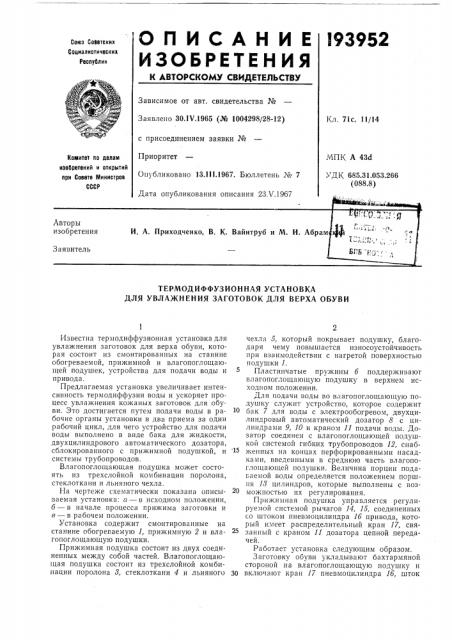

О П И С А Н И Е l93952

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советоких

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 30,1т/.1965 (№ 1004298/28-12) с присоединением заявки №

Приоритет

Опубликовано 13,111.1967, Бюллетень № 7

Кл. 71с, 11/14

МПК А 43d

УДК 685.31,053.266 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР ата и

ТЕРМОДИФФУЗИОННАЯ УСТАНОВКА

ДЛЯ УВЛАЖНЕНИЯ ЗАГОТОВОК ДЛЯ ВЕРХА ОБУВИ

Известна термодиффузионная установка для увлажнения заготовок для верха обуви, которая состоит из смонтированных на станине обогреваемой, прижимной и влагопоглощающей подушек, устройства для подачи воды и привода.

Предлагаемая установка увеличивает интенсивность термодиффузии воды и ускоряет процесс увлажнения кожаных заготовок для обуви. Это достигается путем подачи воды в рабочие органы установки в два приема за один рабочий цикл, для чего устройство для подачи воды выполнено в виде бака для жидкости, двухцилиндрового автоматического дозатора, сблокированного с прижимной подушкой, и системы трубопроводов.

Влагопоглощающая подушка может состоять из трехслойной комбинации поролона, стеклоткани и льняного чехла.

На чертеже схематически показана описываемая установка: а — в исходном положении, б — в начале процесса прижима заготовки и в — в рабочем положении.

Установка содержит смонтированные на станине обогрегаемую 1, прижимную 2 и влагопоглощающую подушки.

Прижимная подушка состоит из двух соединенных между собой частей. Влагопоглощающая подушка состоит из трехслойной комбинации поролона 8, стеклоткани 4 и льняного чехла 5, который покрывает подушку, благодаря чему повышается износоустойчивость при взаимодействии с нагретой поверхностью подушки 1.

Пластинчатые пружины б поддерживают влагопоглощающую подушку в верхнем исходном положении.

Для подачи воды во влагопоглощающую подушку служит устройство, которое содержит бак 7 для воды с электрообогревом, двухцилиндровый автоматический дозатор 8 с цилиндрами 9, 10 и краном 11 подачи воды. Дозатор соединен с влагопоглощающей подушкой системой гибких трубопроводов 12, снабженных на концах перфорированными насадками, введенными в среднюю часть влагопоглощающей подушки. Величина порции подаьаемой воды определяется положением поршня И цилиндров, которые выполнены с возможностью их регулирования.

Прижимная подушка управляется регулируемой системой рычагов 14, 15, соединенных со штоком пневмоцилиндра 1б привода, который имеет распределительный кран 17, связанный с краном 11 дозатора цепной передачей.

Работает установка следующим образом.

Заготовку обуви укладывают бахтармяной стороной на влагопоглощающую подушку и

30 включают кран 17 пневмоцилиндра 1б, шток

3 которого перемещает подушку 2, прижимаемую сначала своими нижними краями к влагопоглощающей подушке, что предотвращает выдавливание воды из нее в нерабочую зону при дальнейшем зажиме заготовки.

При следующем ходе подушка 2 опускается окончательно и заготовка прижимается всей поверхностью к обогреваемой подушке. При этом происходит быстрое испарение воды и образуется паровоздушная смесь, которая проникает через пористую структуру влагопоглощающей подушки в заготовку через бахтармяную сторону кожи и увлажняет ее. При повороте крана 17 подушка 2 освобождает увлажненнуюую заготовку.

Подача воды во влагопоглощающую подушку производится по трубопроводам 12 в два приема: первая доза воды подается при прижиме влагопоглощающей подущки к обогреваемой — в это время происходит интенсивное испарение воды и пропаривание заготовки; подача второй дозы поедварительно нагретой

voäû происходит в конце хода прижимной подушки — вода смешивается с предыдущей порцией испарившейся влаги и увеличивает скорость проникновения в увлажняемую заготовку.

B начале работы вода поступает из цилиндра 9, в это время цилиндр 10 заполняется водой из бака 7.

193952

При повороте крана 17 и включении пневмоцилиндра 1б одновременно поворачивается и кран 11 дозатора и выпускает во влагопоглощающую подушку вторую порцию воды из цилиндра 10. Одновременно с этим цилиндр 9 соединяется баком и заполняется водой, При обратном ходе пневмоцилиндра поворотом крана 17 возвращается в исходное положение и кран 11 дозатора.

Предмет изобретения

1. Термодиффузионная установка для увлажнения заготовок для верха обуви, состоящая из смонтированных на станине обогреваемой, прижимной и влагопоглощающей подушек, устройства для подачи влаги и привода, отличающаяся тем, что, с целью интенсификации процесса термодиффузии, устройство для подачи влаги выполнено в виде бака для жидкости, двухцилиндрового автоматического дозатора, сблокированного с прижимной подушкой, и системы трубопроводов, причем подача воды производится в два приема: при прижиме влагопоглощающей подушки к обогреваемой и в конце хода прижимной подушки.

2. Установка по п. 1, отличающаяся тем, что влагопоглощающая подушка состоит из трехслойной комбинации поролона, стеклоткани и

30 льняного чехла.
