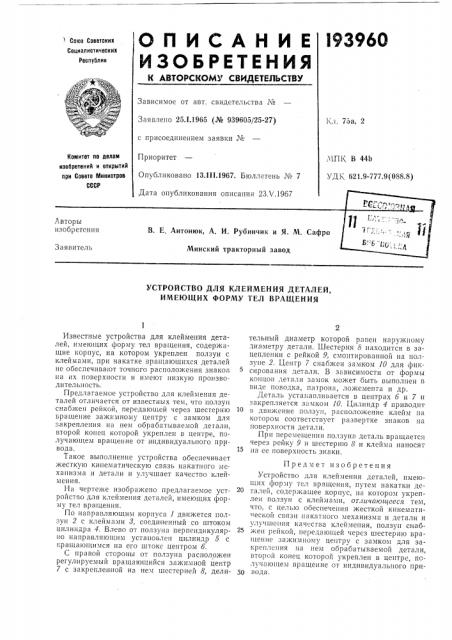

О П И С А Н И Е ИЗ 60

И 3 О Б РЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3 Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 2o.l.1965 (№ 939605/25-27) с присоединением заявки №

Кл. 75а, 2,H1(В 44b

УД1", 621 9 777 9(088 8) Приоритет

Опубликовано 13.III.1967. Бюллетень № 7

Комитет по делам изобретений и открытий при Совете Министров

СССР

УСТРОЙСТВО ДЛЯ КЛЕЙМЕНИЯ ДЕТАЛЕЙ, ИМЕЮЩИХ ФОРМУ ТЕЛ ВРАЩЕНИЯ

Известные устройства для клеймения деталей, имеющих форму тел вращения, содержащие корпус, на котором укреплен ползун с клеймами, при накатке вращающихся деталей не обеспечивают точного расположения знаког на их поверхности и имеют низкую производительность.

Предлагаемое устройство для клеймения деталей отличается от известных тем, что ползун снабжен рейкой, передающей через шесгерню вращение зажимному центру с замком для закрепления на нем обрабатываемой детали, второй конец которой укреплен в центре, получающем вращение от индивидуального привода.

Такое выполнение устройства обеспечивает жесткую кииематическую связь накатного механизма и детали и улучшает качество клеймения.

1-!а чертеже изображено предлагаемое устройство для клеймения деталей, имеющих форму тел вращения.

По направляющим корпуса 1 движется ползун 2 с клеймами 8, соединенный со штоком цилиндра 4. Влево от ползуна перпендикулярно направляющим установлен цилиндр б с вращающимся иа его штоке центром б.

С правой стороны от ползуиа расположен регулируемый вращающийся зажимной центр

7 с закрепленной на нем шестерней 8, делительный диаметр которой рагеи наружному диаметру детали. Шестерня 8 находится в зацеплении с рейкой 9, смонтированной на ползуие 2. Центр 7 снаожен замком 10 для фиксирования детали. В зависимости от формы концов детали замок может быть выполнен в виде поводка, патрона, ложемента и др.

Деталь устанавливается в центрах б и 7 и закрепляется замком 10. Цилиндр 4 приводит

10 в движение ползуи, расположение клейм иа котором соответствует развертке знаков иа поверхности детали.

При перемещении ползунэ деталь вращаетс» через рейку 9 и шестерню 8 и клейма ианосяг

15 на ее поверхность знаки, Предмет изобретения

Устройство для клеймения деталей, имеющих форму тел вращения, путем накатки де20 талей, содср кащее корпус, на котором укреплен ползун с клеймами, от гичающееся тем, что, с целью обеспечения жесткой кинемати° еской связи накатного механизма и детали и улучшения качества клеймения, ползуи снаб25 жеи рейкой, передающей через шестерню вращение зажимпому центру с замком для закрепления иа нем обрабатываемой детали„ второй конец которой укреплен в центре„ получающем вращение от индивидуального при30 вода.

А1

Ю 7

Составитель 3. П. Александрова

Редактор Т. 3. Орловская Техред Л. Я. Бриккер Корректоры: А. М. Смак и Е. Н. Гудзова

Заказ 1370/14 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4
