Реферат

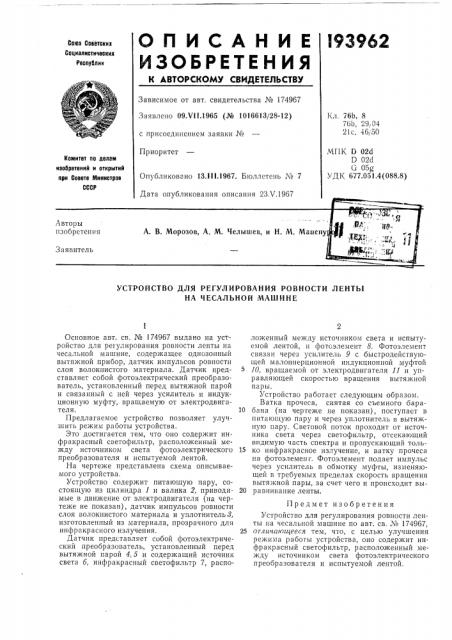

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства № 174967

Заявлено 09Х11.1965 (№ 1016613/28-12) с присоединением заявки №

Приоритет! (л. 76Ь, 8

76b, 29 04

21 ñ, 46 50

МПК D 02d

Д 02d

6 05р

УД1 677.051.4(088.8) Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Опубликов",íî 13,111.1967. Бюллетень ¹ 7

Дата опубликования описания 23.Ч.1967

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ РОВНОСТИ ЛЕНТЫ

НА Ч ЕСАЛ ЪНОй MAI II H E

Основное авт. св. № 174967 выдано на устройство для регулирования ровности ленты на чесальной машине, содержащее однозонный вытяжной прибор, датчик импульсов ровности слоя волокнистого материала. Датчик представляет собой фотоэлектрический преобразователь, установленный перед вытяжной парой и связанный с ней через усилитель и индукционную муфту, вращаемую от электродвигателя.

Предлагаемое устройство позволяет улучшить режим работы устройства.

Это достигается тем, что оно содержит инфракрасный светофильтр, расположенный между источником света фотоэлектрического преобразователя и испытуемой лентой.

На чертеже представлена схема описываемого устройства.

Устройство содержит питающую пару, состоящую из цилиндра 1 и валика 2, приводимые в движение от электродвигателя (на чертеже не показан), датчик импульсов ровности слоя волокнистого материала и уплотнитель8, изготовленный из материала, прозрачного для инфракрасного излучения.

Датчик представляет собой фотоэлектрический преобразователь, установленный перед вытяжной парой 4, б и содержащий источник света б, инфракрасный светофильтр 7, расположенный между источником света и испытуемой лентой, и фотоэлемент 8. Фотоэлемент связан через усилитель 9 с быстродействующей малоинерционной индукционной муфтой

10, вращаемой от электродвигателя 11 и управляющей скоростью вращения вытяжной пары.

Устройство работает следующим образом.

Ватка прочеса, снятая со съемного бара10 бана (на чертеже не показан), поступает в питающую пару и через уплотнитель в вытяжную пару. Световой поток проходит от источника света через светофильтр, отсекающий видимую часть спектра и пропускающий толь15 ко инфракрасное излучение, и ватку прочеса на фотоэлемент. Фотоэлемент подает импульс через усилитель в обмотку муфты, изменяющей в требуемых пределах скорость вращения вытяжной пары, за счет чего и происходит вы20 равнивание ленты.

Предмет изобретения

Устройство для регулирования ровности ленты па чесальной машине по авт. св. № 174967, 25 отлича тцееея тем, что, с целью улучшения режима работы устройства, оно содержит инфракрасный светофильтр, расположенный между источником света фотоэлектрического преобразователя и испытуемой лентой.

193962

Составитель В. Румянцев

Редактор Э. Н. Шибаева Текред Л. Я. Бриккер Корректоры: A. М. Смак и Е. Н. Гудзова

Заказ 1370/16 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий прп Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2
