194ОЗЗ

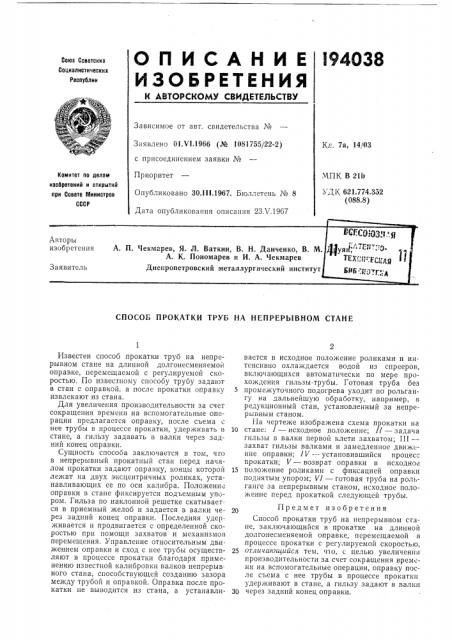

ОПИСАНИЕ

ИЗОЬЕИтИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01.VI.1966 (№ 1081755122-2) с присоединением заявки ¹

Приоритет

Опубликовано 30.lll.1967. Бюллетень № 8

Дата опубликования описания 23Х.1967

Кл. 7а, 14/03

МПК В 210

УД К 621.774.352 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

СПОСОБ ПРОКАТКИ ТРУБ НА НЕПРЕРЫВНОМ СТАНЕ

Известен способ прокатки труб на непрерывном стане на длинной долгонесменяемой оправке, перемещаемой с регулируемой скоростью. По известному способу трубу задают в стан с оправкой, а после прокатки оправку извлекают из стана.

Для увеличения производительности за счет сокращения времени на вспомогательные операции предлагается оправку, после съема с нее трубы в процессе прокатки, удерживать в стане, а гильзу задавать в валки через задний конец оправки.

Сущность способа заключается в том, чго в непрерывный прокатный стан перед началом прокатки задают оправку, концы которой лежат на двух эксцентричных роликах, устанавливающих ее по оси калибра. Положение оправки в стане фиксируется подъемным упором. Гильза по наклонной решетке скатывает ся в приемный желоб и задается в валки через задний конец оправки. Последняя удерживается и продвигается с определенной скоростью при помощи захватов и механизмов перемещения. Управление относительным движением оправки и сход с нее трубы осуществляют в процессе прокатки благодаря применению известной калибровки валков непрерыв ного стана, способствующей созданию зазора между трубой и оправкой. Оправка после прокатки не выводится из стана, а устанавливается в исходное положение роликами и интенсивно охлаждается водой из спрееров, включающихся автоматически по мере прохождения гильзы-трубы. Готовая труба без

5 промежуточного подогрева уходит по рольгангу на дальнейшую обработку, например, в редукционный стан, установленный за непрерывным станом.

На чертеже изображена схема прокатки на

10 стане: 1 — исходное положение; 11 — задача гильзы в валки первой клети захватом; I IIâ захват гильзы валками и замедленное движение оправки; I V — установившийся процесс прокатки; V — возврат оправки в исходное

15 положение роликами с фиксацией оправки поднятым упоро,; VI — готовая труба на рольганге за непрерывным станом, исходное положение перед прокаткой следующей трубы.

Предмет изобретения

Способ прокатки труб на непрерывном стане, заключающийся в прокатке на длинной долгонесменяемой оправке, перемещаемой в процессе прокатки с регулируемой скоростью, 25 отличающийся тем, что, с целью увеличения производительности за счет сокращения времени на вспомогательные операции, оправку после съема с нее трубы в процессе прокатки удерживают в стане, а гильзу задают в валки

30 через задний конец оправки.

194038

O O O

° ф O

Ю

ЛФ O O
