Реферат

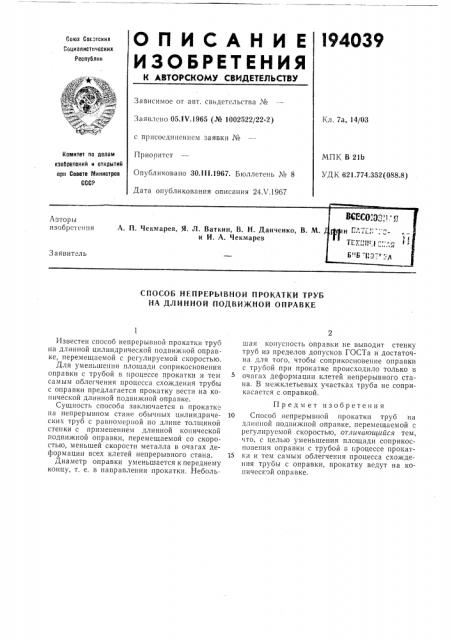

ОПИСАНИЕ В4039

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сосзтских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 7а, 14/03

Заявлено 05.1Н. 1 965 (№ 1002522/22-2) с присоединением заявки №

Приоритет

Опубликовано 30.Ill.1967. Бюллетень ¹ 8

Дата опубликования описания 24Л .1967

МПК В 21Ь

УДК 621.774.352(088.8) Ковтитет по делам изобретений и открытий при Совете Министров

СССР

СПОСОБ НЕПРЕРЬ1ВНОИ ПРОКАТКИ ТРУБ

НА ДЛИННОЙ ПОДВИМ(НОЙ ОПРАВКЕ

Известен способ непрерывной прокатки труб на длинной цилиндрической подвижной оправке, перемещаемой с регулируемой скоростью.

Для уменьшения площади соприкосновения оправки с трубой в процессе прокатки и тем самым облегчения процесса схождения трубы с оправки предлагается прокатку вести на конической длинной подвижной оправке.

Сущность способа заключается в прокатке на непрерывном стане обычных цилиндрических труб с равномерной по длине толщиной стенки с применением длинной конической подвижной оправки, перемещаемой со скоростью, меньшей скорости металла в очагах деформации всех клетей непрерывного стана.

Диаметр оправки уменьшается к переднему концу, т. е. в направлении прокатки. Неболь шая конусность оправки не выводит стенку труб из пределов допусков ГОСТа и достаточна для того, чтобы соприкосновение оправки с трубой при прокатке происходило только в очагах деформации клетей непрерывного стана. В межклетьевых участках труба не соприкасается с оправкой, П редм ет нзобретени я

10 Способ непрерывной прокатки труб на длинной подвижной оправке, перемещаемой с регулируемой скоростью, отличи ои1ийся тем, что, с целью уменьшения площади соприкосновения оправки с трубой в процессе прокат15 ки и тем самым облегчения процесса схождения трубы с оправки, прокатку ведут на конической оправке.
