Патент ссср 194065
Патент 194065
Классы МПК
Патент ссср 194065
Иллюстрации
Реферат

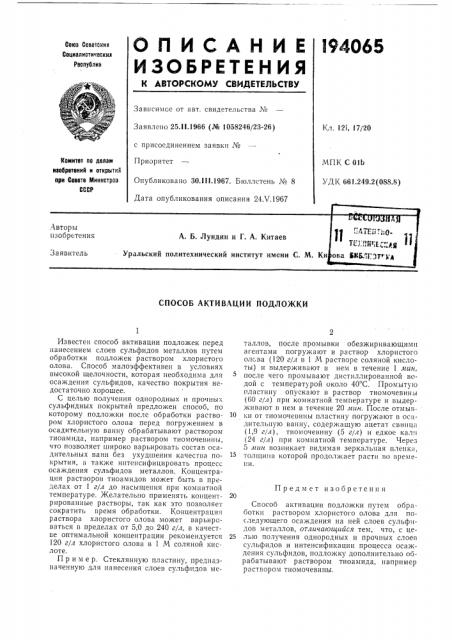

О П И С А Н И Е В4065
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Совотокик
Социвпиоти еских
Рвопублии
Зависимое от авт. свидетельства ¹
Заявлено 25.11.1966 (№ 1058246/23-26) с присоединением заявки №
Приоритет
Опубликовано 30.11!.1967. Бюллетень № 8
Дата опубликования описания 24Х.1967
Кл. 12i, 17/20
МПК С 01Ь
УД К, 661.249.2 (088.8) Комитет по репам изобретеиий и открытий при Совете Мииистроо
СССР
СПОСОБ АКТИВАЦИИ ПОДЛОЖКИ
Предмет изобретения
Известен способ активации подложек перед нанесением слоев сульфидов металлов путем обработки подложек раствором хлористого олова. Способ малоэффективен в условиях высокой щелочности, которая необходима для осаждения сульфидов, качество покрытия недостаточно хорошее.
С целью получения однородных и прочных сульфидных покрытий предложен способ, по которому подложки после обработки раствором хлористого олова перед погружением в осадительную ванну обрабатывают раствором тиоамида, например раствором тиомочевины, что позволяет широко варьировать состав осадительных ванн без ухудшения качества покрытия, а также интенсифицировать процесс осаждения сульфидов металлов. Концентрация растворов тиоамидов может быть в пределах от 1 г/л до насыщения при комнатной температуре. Желательно применять концентрированные растворы, так как это позволяет сократить время обработки. Концентрация раствора хлористого олова может варьироваться в пределах от 5,0 до 240 г/л, в качестве оптимальной концентрации рекомендуется
120 г/л хлористого олова в 1 М соляной кислоте.
Пример. Стеклянную пластину, предназначенную для нанесения слоев сульфндов металлов, после промывки обезжиривающимн агентами погружают в раствор хлористого олсва (120 г/л в 1 М растворе соляной кислоты) и выдерживают в нем в течение 1 мин, после чего промывают дистиллированной водой с температурой около 40 С. Промытую пластину. опускают в раствор тиомочевины (60 г/л) при комнатной температуре и выдерживают в нем в течение 20 лин. После отмывки от тиомочевины пластину погружают в осадительную ванну, содержащую ацетат свинца (1,9 г/л), тиомочевину (5 г/л) и едкое кали (24 г/л) при комнатной температуре. Через
5 мин возникает видимая зеркальная пленка, толщина которой продолжает расти во временH.
Способ ботки раствором хлористого олова для последующего осаждения на ней слоев сульфидов металлов, отличающийся тем, что, с це25 лью получения однородных и прочных слоев сульфидов и интенсификации процесса осаждения сульфидов, подложку дополнительно обрабатывают раствором тиоамида, например раствором тиомочевины.
