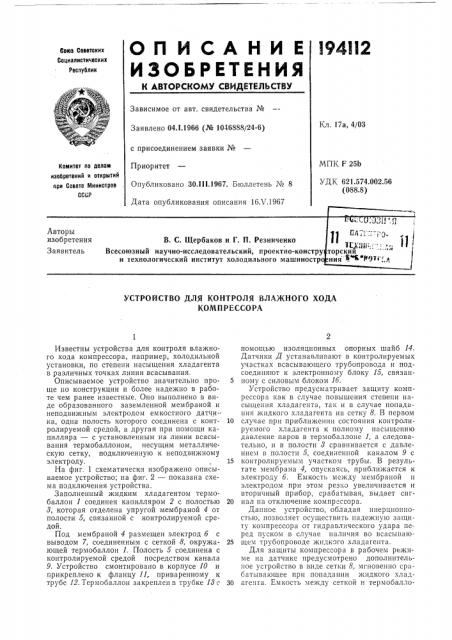

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l94ll2

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 17а, 4/03

Заявлено 04Л.1966 (№ 1046888/24-6) с присоединением заявки №

Приоритет

Опубликовано 30.111.1967. Бюллетень № 8

Дата опубликования описания 16Х.1967

МПК F 2оЬ

УДК 621.574.002.56 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

ГЛ ..,"-.:-.0

1е)ии;: ":,, 11 торскии иия 5 НОТ р

В, С. Щербаков и Г. П. Резниченко

Всесоюзный научно-исследовательский, проектно-коистру и технологический институт холодильного машиностр

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ВЛАЖНОГО ХОДА

КОМПРЕССОРА

Известны устройства для контроля влажного хода компрессора, например, холодильной установки, по степени насыщения хладагента в различных точках линии всасывания.

Описываемое устройство значительно проще по конструкции и более надежно в работе чем ранее известные. Оно выполнено в виде образованного заземленной мембраной и неподвижным электродом емкостного датчика, одна полость которого соединена с контролируемой средой, а другая при помощи капилляра — с установленным на линии всасывания термобаллоном, несущим металлическую сетку, подключенную к неподвижному электроду.

На фиг. 1 схематически изображено описываемое устройство; на фиг. 2 — показана схема подключения устройства.

Заполненный жидким хладагентом термобаллон 1 соединен капилляром 2 с полостью

8, которая отделена упругой мембраной 4 от полости 5, связанной с контролируемой средой.

Под мембраной 4 размещен электрод б с выводом 7, соединенным с сеткой 8, окружающей термобаллон 1. Полость 5 соединена с контролируемой средой посредством канала

9. Устройство смонтировано в корпусе 10 и грикреплено к фланцу 11, приваренному к трубе 12. Термобаллон закреплен в трубке 18 с помощью изоляционных опорных шайб 14.

Датчики Д устанавливают в контролируемых участках всасывающего трубопровода и подсоединяют к электронному блоку 15, связан5 ному с силовым блоком 16.

Устройство предусматривает защиту компрессора как в случае повышения степени насыщения хладагента, так и в случае попадания жидкого хладагента на сетку 8. В первом

10 случае при приближении состояния контролируемого хладагента к полному насыщению давление паров в термобаллоне 1, а следовательно, и в полости 8 сравнивается с давлением в полости 5, соединенной каналом 9 с

15 контролируемым участком трубы. В результате мембрана 4, опускаясь, прибли>кается к электроду 6. Емкость между мембраной и электродом при этом резко увеличивается и вторичный прибор, срабатывая, выдает сиг20 нал па отключение компрессора.

Данное устройство, обладая инерционностью, позволяет осуществить надежную защиту компрессора от гидравлического удара перед пуском в случае наличия во всасываю25 щем трубопроводе жидкого хладагента.

Для защиты компрессора в рабочем режиме на датчике предусмотрено дополнительное усгройство в виде сетки 8, мгновенно срабатывающее при попадании жидкого хлад30 агента. Емкость между сеткой и термобалло194112

Предмет изобретения

Составитель А, Цирлин

Редактор Е. Кречетова Текред Т. П. Курилко Корректоры: О. Б. Тюрина и Н. И. Быстрова

Заказ 1384/4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 ном резко увеличивается, так как диэлектрическая постоянная хладагента (аммиака) больше для жидкости в 20 — 25 раз, чем для газа; при этом сигнал подается на вторичный прибор, который отключает компрессор.

Таким образом, прибор предусматривает защиту компрессора от гидравлического удара как в статическом, так и в динамическом режиме. При наличии жидкости во всасывающих трубопроводах перед пуском прибор блокирует пуск; при попадании жидкости в процессе работы — прибор отключает компрессор. Вторичный прибор рассчитан на подключение нескольких датчиков, которые устанавливают в наиболее характерных точках всасывающего трубопровода.

Устройство для контроля влажного хода компрессора, например, холодильной установ5 ки, по степени насыщения хладагента в различных точках линии всасывания, отличаюи ееся тем, что, с целью повышения надежности и упрощения конструкции, оно выполнено в виде образованного заземленной мембраной

10 и неподвижным электродом емкостного датчика, одна полость которого соединена с контролируемой средой, а другая при помощи капилляра — с установленным на линии всасывания термобаллоном, несущим металличе15 скую сетку, подключенную к неподвижному электроду.
