Патент ссср 194131

Патент ссср 194131

Иллюстрации

Показать все

Реферат

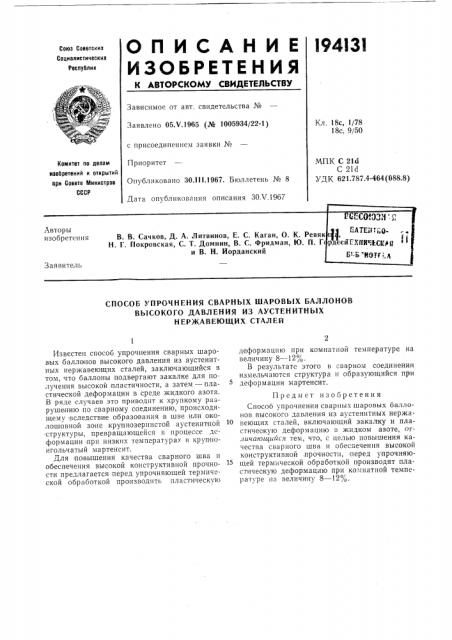

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

694333

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 18с, l/78

18с. 9/50

Заявлено 05.Ч.1965 (№ 1005934/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 30.111.1967. Бюллетень № 8

Комитет ло делам изобретений и открытий ври Совете Министров

СССР

МПК С 21d

С 21d

УДК 621.787.4-464 (088.8) Дата опубликования описания ЗО.Ч.1967

СПОСОБ УПРОЧНЕНИЯ СВАРНЫХ ШАРОВЫХ БАЛЛОНОВ

ВЫСОКОГО ДАВЛЕНИЯ ИЗ АУСТЕНИТНЫХ

НЕРЖАВЕЮЩИХ СТАЛЕЙ

Известен способ упрочнения сварных шаровых баллонов высокого давления из аустенитных нержавеющих сталей, заключающийся в том, что баллоны подвергают закалке для получения высокой пластичности, а затем — пластической деформации в среде жидкого азота.

В ряде случаев это приводит к хрупкому разрушению по сварному соединению, происходящему вследствие образования в шве или околошовной зоне крупнозернистой аустенитной структуры, превращающейся в процессе деформации при низких температурах в крупноигольчатый мартенсит.

Для повышения качества сварного шва и обеспечения высокой конструктивной прочности предлагается перед упрочняющей термической обработкой производить пластическую деформацию при комнатной температуре на величину 8 — 120 О.

В результате этого в сварном соединении измельчаются структура и образующийся при деформации мартенсит.

Предмет изобретения

Способ упрочнения cBBpLIblx шаровых баллонов высокого давления из аустенитных нержавеющих сталей, включающий закалку и пластичеокую деформацию в жидком азоте, отличаюи ийся тем, что, с целью повышения качества сварного шва и обеспечения высокой конструктивной,прочности, перед упрочняющей термической обработкой производят пластическую деформацию при комнатной температуре па величину 8 — 12 /О.
