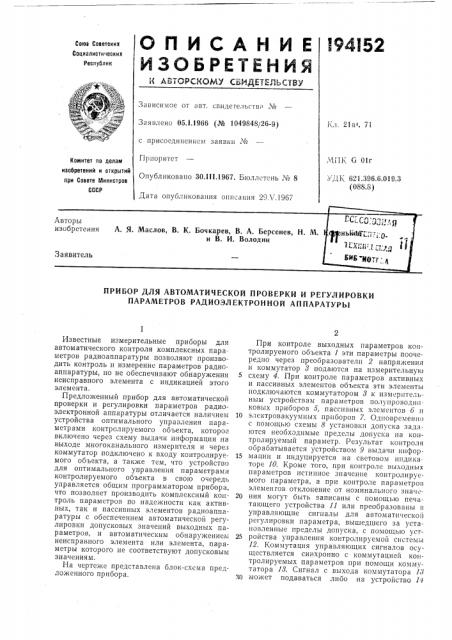

Союз Советских

Социалистических

Республик

Зависимое от авт. свидегельств» ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Кл, 21 а>, 71

Заявлено 05.1,1966 (№ 1049848/26-9) с присоединением заявки №

Приоритет

Опубликовано 30.Ill.1967. Бюллетень № 8,ЧПК 6 01г

УДК 621.396.6.019.3 (088.8) Дата опубликования описания 29Л .1967

ПРИБОР ДЛЯ АВТОМАТИЧЕСКОЙ ПРОВЕРКИ И РЕГУЛИРОВКИ

ПАРАМЕТРОВ РАДИОЭЛ ЕКТРОН НОЙ А П ПАРАТУРЪ|

Известные измерительные приборы для автоматического контроля комплексных параметров радиоаппаратуры позволяют производить контроль и измерение параметров радиоаппаратуры, но не обеспечивают обнаружения неисправного элемента с индикацией этого элемента, Предложенный прибор для автоматической проверки и регулировки параметров радиоэлектронной аппаратуры отличается наличием устройства оптимального управления параметрами контролируемого объекта, которое включено через схему выдачи информации на выходе многоканального измерителя и через коммутатор подключено к входу контролируемого обьекта, а также тем, что устройство для оптимального управления параметрами контролируемого объекта в свою очередь управляется общим программатором прибора, что позволяет производить комплексный контроль параметров по надежности как активных, так и пассивных элементов радиоаппаратуры с обеспечением автоматической регулировки допусковых значений выходных параметров, и автоматическим оонаружением неисправного элемента или элемента, параметры которого не соответствуют допусковым значениям.

На чертеже представлена блок-схема предложенного прибора.

При контроле выходных параметров контролируемого объекта 1 эти параметры поочередно через преобразователи 2 напряжения и коммутатор 8 подаются на извтерительную

5 схему 4. При контроле параметров активных и пассивных элементов объекта эти элементы подключаются коммутатором 8 к измерительным устройствам параметров полупроводниковых приборов 5, пассивных элементов 6 и

10 электровакуумпых приборов 7. Одновременно с помощью схемы 8 установки допуска задаются необходимые пределы допуска на контролируемый параметр. Результат контроля обрабатывается устройством 9 выдачи инфор15 мации и инд цируется на световом индикаторе 10. Кроме того, при контроле выходных параметров истинное значение контролируемого параметра, а при контроле параметров элеменгов отклонение от номинального значе20 ния могут быть записаны с помощью печатающего устройства 11 или преобразованы в управляющие сигналы для автоматической регулировки параметра, вышедшего за установленные пределы допуска, с помощью уст25 ройства управления контролируемой системы

12. Коммутация управляющих сигналов осуществляется синхронно с коммутацией контролируемых параметров при помощи коммутатора 18. Сигнал с выхода коммутатора 18

30 может подаваться либо на устройство 1-

194152

Составитель Л. Магевосов

Техред T. П. Курилко

Корректоры. М. П. Ромашова и E. Н. Гудзова

Редактор T. Данилова

Заказ 1479/13 Тираж 535 Подписное

ЦНИИПИ Комите1а по делам изобретений и открытий при Совете Мп истров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2 включения резерва, либо на устройство 1б управления параметрами испытуемого об.ьек та. Управление параметрами ооъекта осуществляется с помощью напряжений, величина и знак которых пропорциональны величине и знаку отклонения параметра от номинального значения. Общее управление работой прибора осуществляется при помощ,1 программного устройства 1б. Управление накальными цепями при контроле параметров электровакуумных приборов осуществляется электромеханическим коммутатором 17.

Предмет изобретения

Прибор для автоматической проверки и регулировки параметров радиоэлектронной аппаратуры, выполненный на электровакуумных и полупроводниковых приборах по многокаскадной схеме, содержащий канал измерения пассивных элементов, канал измерения активных элементов, программное устройство управления прибором, коммутатор, устройство оптимальной регулировки параметрами контролируемого об.ьекта и индикатор, отлцчатщаися тем, что, с целью обеспечения автоматпческой проверки и регулировки радиоэлектронной аппаратуры на надежность, устlO ройство оптимальной регулировки параметрами контролируемого объекта включено на выходе общего для всех каналов измерительного усгройства через схему выдачи информации, а через коммутатор и исполнительное

15 устройство подключено к входу контролируе. мого объекта и управляется от общего программного устройства прибора.
