Способ крепления штыревых изоляторов на деревянной опоре с траверсой

Способ крепления штыревых изоляторов на деревянной опоре с траверсой

Иллюстрации

Показать все

Реферат

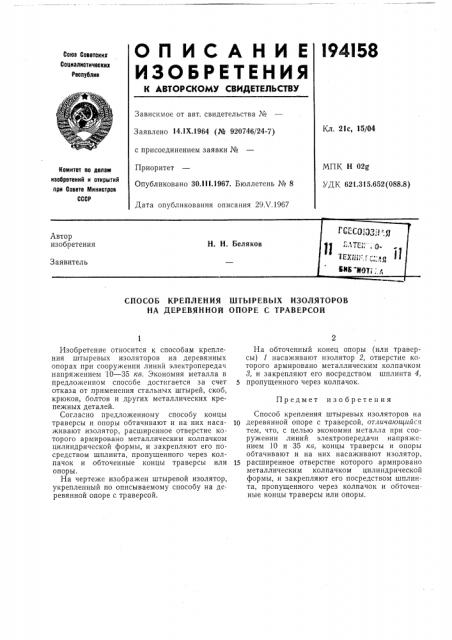

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l94158

CoNs Советских

Социалистическив

Республик

Зависимое от авт. свидетельства №

Кл. 21с, 15/04

Заявлено 14.1Х.1964 (№ 920746/24-() с присоединением заявки №

Приоритет

Опубликовано 30.111.1967. Бюллетень № 8

МПК Н 02g

УДК 621.315.652 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 29Х.1967

СПОСОБ КРЕПЛЕНИЯ ШТЫРЕВЫХ ИЗОЛЯТОРОВ

НА ДЕРЕВЯННОЙ ОПОРЕ С ТРАВЕРСОЙ

На обточенный конец опоры (или траверсы) (насаживают изолятор 2, отверстие ко. торого армировано металлическим колпачком

8, и закрепляют его посредством шплинта 4, 5 пропущенного через колпачок.

Способ крепления штыревых изоляторов на

10 деревянной опоре с траверсой, отличающийся тем, что, с целью экономии металла при сооружении линий электропередачи напряжением 10 и 35 кв, концы. траверсы и опоры обтачивают и на них насаживают изолятор, 15 расширенное отверстие которого армировано металлическим колпачком цилиндрической формы, и закрепляют его посредством шплинта, пропущенного через колпачок и обточенные концы траверсы или опоры.

Изобретение относится к способам крепления штыревых изоляторов на деревянных опорах при сооружении линий электропередач напряжением 10 — 35 кв. Экономия металла в предложенном способе достигается за счет отказа от применения стальных штырей, скоб, крюков, болтов и других металлических крепежных деталей.

Согласно предложенному способу концы траверсы и опоры обтачивают и на них насаживают изолятор, расширенное отверстие которого армировано металлическим колпачком цилиндрической формы, и закрепляют его посредством шплинта, пропущенного через колпачок и обточенные концы траверсы или опоры.

На чертеже изображен штыревой изолятор, укрепленный по описываемому способу на деревянной опоре с траверсой.

Предмет изобретения

194158

УЗелА

Составитель П. Петрова

Редактор Е. А. Кречетова Гекред Т. П. Курилко

Корректоры: М. П. Романова и Е, Н. Гудзова

Заказ 1479!16 Тира:к 535 Подписное

Ц1111ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
