Реферат



l942l5

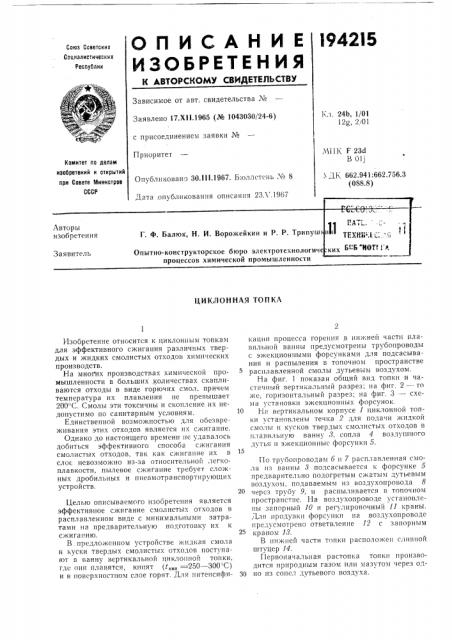

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сок>з Советских

Социалистических

Республик

ФФ" .

l

Зависимое от авт. свидетельства ¹

1;л. 24b, 1/01

12, 2/01

Заявлено 17.XI I.1965 (№ 1043030/24-6) с присоединением заявки №

Ч111х F 23d

В Olj

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР х Д1х, 662.941. 662,756.3 (088.8) Опубликовано 30.111.1967. Б:оллстснь ¹ 8 .1967

Дата on

Авторы изобретения

Г. ф.

Опытно-к ру р р р процессов химической промышленности

Заявитель

ЦИКЛОННАЯ ТОПКА

Изобретение относится к циклонным топкам для эффективного сжигания различных твердых и жидких смолистых отходов химических производств.

На многих производствах химической промышленности в больших количествах скапливаются отходы в виде горючих смол, причем температура их плавления пе превышает

200"С. Смолы эти токсичны и скопление их недопустимо по санитарным условиям.

Единственной возможностью для обезвреживания этих отходов является их с кигание.

Однако до настоящего времени не удавалось добиться эффективного способа сжигания смолистых отходов, так как сжигание их в слое невозможно из-за относительной легкоплавкости, пылевое сжигание требует сложных дробильных и пневмотранспортирующих устройств.

Целью описываемсго изобретения является эффективное сжигание смолистых отходов в расплавленном виде с минимальными затратами на предварительную подготовку их к сжиганию.

В.предложенном устройстве жидкая смола

H куски твердых смолистых отхо IOB поступатот в ванну всртикальной циклонной топки, где они плавятся, кипят (t,„„=250 — 300 С) и в поверхностном слое горят. Для интенсификацнн процесса горения в ни>кней части плавильной ванны предусмотрены трубопроводы с эжекционными форсунками для подсасывания и распыления в топочном пространстве расплавленной смолы дутьевым воздухом.

На фиг. 1 показан общий вид топки и частичный вертикальный разрез; на фиг. 2 — To же, горизонтальный разрез; на фиг. 3 — схема установки эжекционных форсунок.

На вертикальном корпусе 1 циклонной топки установлены течка 2 для подачи жидкой смолы и кусков твердых смолистых отходов в плавильную ванну 3, сопла 4 воздушного дутья н эжекционныс форсункн 5.

По трубопроводам 6 и 7 расплавленная смола нз ванны > подсасывается к форсунке 5 предварительно подогретым сжатым дутьевым воздухом. подаваемым из воздухопровода 8

20 через трубу 9, и распыливается в топочном пространстве. На воздухопроводе установленьт запорный 10 н регулнровочный 11 краны.

Для продувки форсункн на воздухопроводе предусмотрено ответвление 12 с запорным краном 18.

В нижней части топки расположен сливной штуцер !4.

Г1ервоначальная растопка топки производится природным газом или мазутом через одЗ0 но нз concë дутьевого воздуха.

194215

Предмет изобретения

Циклонная топка с плавильной ванной преимущественно для сжигания смолистых отходов химических призводств, содержащая вертикальный цилиндрический корпус с тангенциальными пусковыми горелками и соплами воздушного дутья, отличающаяся тем, что, с целью обеспечения эффективного сжигания смолистых отходов, в нижней части плавильной ванны предусмотрены трубопроводы с эжекционными форсунками для подсасывания и распыления расплавленной смолы дутьевым воздухом.

1942!5

Фиг 2

Фиг 3
