Реферат

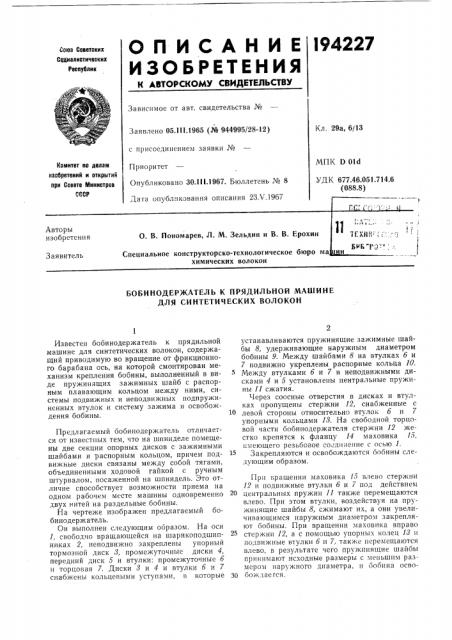

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетоких

СЕИналиотических

Реопублик

Зависимое от авт. свидетельства №

Заявлено 05.111.1965 (№ 944995/28-12) с присоединением заявки №

Приоритет

Опубликовано 30.Ill.1967. Бюллетень № 8

Кл, 29а, 6/13

МПК 0 Old

УДК 677.46.051.714.6 (088,8) Комитет по делам изобретений и открытий при Спеете Миниотрое

СССР химических волокон

БОБИНОДЕРЖАТЕЛЪ К ПРЯДИЛЬНОЙ МАШИНЕ

ДЛЯ СИНТЕТИЧЕСКИХ ВОЛОКОН

Известен бобинодержатель к прядильной машине для синтетических волокон, содержащий приводимую во вращение от фрикционного барабана ось, на которой смонтирован механизм крепления бобины, выполненный в виде пружинящих зажимных шайб с распорным плавающим кольцом между ними, системы подвижных и неподвижных подпружиненных втулок и систему зажима и освооождения бобины.

Предлагаемый бобинодержатель отличается от известных тем, что на шпинделе помещены две секции опорных дисков с зажимными шайбами и распорным кольцом, причем подвижные диски связаны между собой тягами, объединенными ходовой гайкой с ручным штурвалом, посаженной на шпиндель. Это отличие способствует возможности приема на одном рабочем месте машины одновременно двух нитей на раздельные бобины.

На чертеже изображен предлагаемый бобинодер ж ател ь.

Он выполнен следующим образом. На оси

1, свободно вращающейся на шарикоподшипниках 2, неподвижно закреплены упорный тормозной диск 8, промежуточные диски 4, передний диск 5 и втулки: промежуточные б и торцовая 7. Диски 8 и 4 н втулки б и 7 снабжены кольцевыми уступами, в которые устанавливаются пружинящие зажимные шайбы 8, удерживающие наружным диаметром бобины 9. Между шайбами 8 на втулках б и

7 подвижно укреплены распорные кольца 10.

Между втулками б и 7 и неподвижными дисками 4 и 5 установлены центральные пружины 11 сжатия.

Через соосные отверстия в дисках и втулках пропущены стержни 12, снабженные с левой стороны относительно втулок б и 7 упорными кольцами 18. На свободной торцовой части бобинодержателя стержни 12 жестко крепятся к фланцу 14 маховика 15, имеющего резьбовое соединение с осью 1.

Закрепляются и освобождаются бобины следчощим обр азом.

Прп вращении маховика 15 влево стержни

12 и подвижные втулки б и 7 под действием

20 центральных пружин 11 также перемещаются влево. При этом втулки, воздействуя на пружинящие шайбы 8, сжимают их, а они увеличивающимся наружным диаметром закрепляют бобины. При вращении маховика вправо стержни 12, а с помощью упорных колец 18 и подвижные втулки б и 7, также перемещаются влево, в результате чего пружинящие шайбы принимают исходные размеры с меньшим размером наружного диаметра, и оооина осво30 бождае гся.

)94227

Предмет изобретения

Составитель В. Блинников

Редактор В. Ф, Чулкова Те;:ред T. П, Курилко

Корректоры: М. П. Ромашова и Е. Г. Кочанов»

Заказ 1379/13 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Бобинодержатель к прядильной машине для синтетических волокон, содержащий свободно вращающийся шпиндель, на котором установлены два неподвижных диска и два диска, имеющих возможность осевого перемещения, разделенные между собой пружинящими шайбами тарельчатого типа и плавающим распорным кольцом, от,гичающийся тем, что, с целью возможности приема на одном рабочем месте машины одновременно двух нитей на раздельные бобины, на шпинделе помещены две секции опорных дисков с зажимными шайбами и распорным кольцом, причем подвижные диски связаны между собой тягами, объединенными ходовой пайкой с ручным штурвалом, посаженной на шпиндель. гг !0 !! y g 4 3 7 !2 5 !4 6
