Патент ссср 194347
Иллюстрации
Реферат

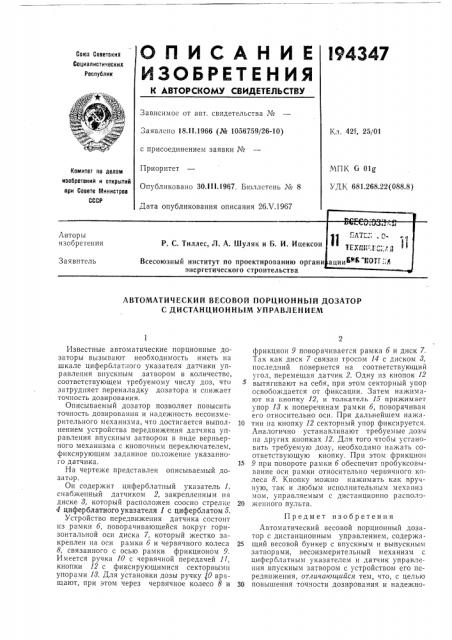

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик.-Ф
Зависимое от авт. свидетельства №
Заявлено 18.11.1966 (№ 1056759/26-10) с присоединением заявки №
Приоритет
Опубликовано 30.111.19 7. Бюллетень ¹ 8
Дата опубликования описания 26Х.1967
Кл. 42f, 25/01
МПК О 01д
УДК 681.268.22(088.8) Комитет по делам изобретений и открытий ори Совете Министров
СССР
Авторы изобретения
P С. Тиллес, Л. А. Шуляк и Б. И.
Заявитель
Всесоюзный институт по проектированию энергетического строительств
АВТОМАТИЧЕСКИЙ ВЕСОВОЙ ПОРЦИОННЫЙ ДОЗАТОР
С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ
Известные автоматические порционные дозаторы вызывают необходимость иметь на шкале циферблатного указателя датчики управления впускным затвором в количестве, соответствующем требуемому числу доз, что затрудняет переналадку дозатора и снижает точность дозирования.
Описываемый дозатор позволяет повысить точность дозирования и надежность весоизмерительного механизма, что достигается выполнением устройства передвижения датчика управления впускным затвором в виде верньерного механизма с кнопочным переключателем, фиксирующим заданное положение указанного датчика.
На чертеже представлен описываемый дозатор.
Он содержит циферблатный указатель 1, снабженный датчиком 2, закрепленным на диске 8, который расположен соосно стрелке
4 циферблатиого указателя 1 с циферблатом б.
Устройство передвижения датчика состоит из рамки б, поворачивающейся вокруг горизонтальной оси диска 7, который жестко закреплен на оси рамки б и червячного колеса
8, связанного с осью рамки фрикционом 9.
Имеется ручка 10 с червячной передачей 11, кнопки 12 с фиксирующимися секторными упорами 18. Для установки дозы ручку 10 вращают, при этом через червячное колесо 8 и фрикцион 9 поворачивается рамка б и диск 7.
Так как диск 7 связан тросом 14 с диском 8, последний повернется на соответствующий угол, перемещая датчик 2. Одну из кнопок 12 вытягивают на себя, при этом секторный упор освобождается от фиксации. Затем нажимают на кнопку 12, и толкатель 15 прижимает упор 18 к поперечинам рамки б, поворачивая его относительно оси. При дальнейшем нажа10 тни»а кнопку 12 секторный упор фиксируется.
Аналогично устанавливают требуемые дозы на других кнопках 12. Для того чтобы установить требуемую дозу, необходимо нажать соответствующую кнопку. При этом фрикцион
15 9 при повороте рамки б обеспечит пробуксовывание оси рамки относительно червячного колеса 8. Кнопку можно нажимать как вручную, так и любым исполнительным механиз мом, управляемым с дистанционно располо20 женного пульта.
Предмет изобретения
Автоматический весовой порционный дозатор с дистанционным управлением, содержа25 щий весовой бункер с впускным и выпускным затворами, весоизмерительный механизм с циферблатным указателем и датчик управления впускным затвором с устройством его передвижения, отличающийся тем, что, с целью
30 повышения точности дозирования и надежно194347 с!
Составитель Б. Б. Ларин
Текред Л. Бриккер Корректоры: М, П. Ромашова и Л. В. Наделяева
Редактор Н. Джарагетти
Заказ 1381/11 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС(Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 сти работы весоизмерительного механизма, устройство передвижения датчика управления впускным затвором выполнено в виде верньерного механизма с кнопочным переключателем, фиксирующим заданное положение ука. занного датчика.
