Реферат

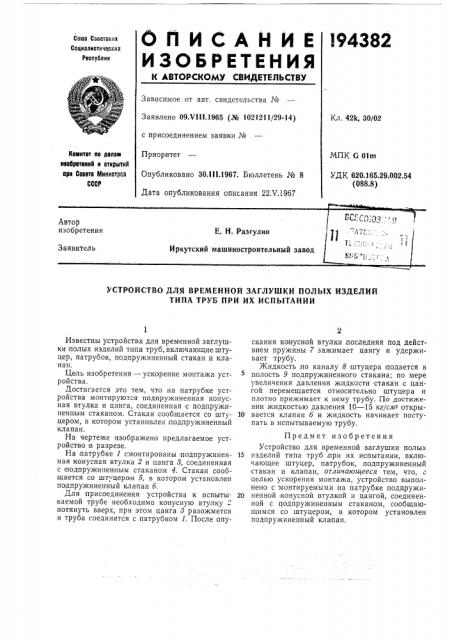

ОПиСАйие

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l94382

Союз Соаетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09Х11!.1965 (№ 1021211/29-14) с присоединением заявки №

Приоритет

Опубликовано 30,111.1967. Бюллетень № 8

Дата опубликования описания 22Х1967

Кл. 42k, ЗО/02

МПК G Olm

УДК 620.165.29.002.54 (088.8) Комитет но делам нввбрвтвннЯ и открытий врн Свввтв Министров

СССР

Автор изобретения

Е. Н. Разгулин

Иркутский машйностроительный завод

Заявитель о СТРО11СТВО ДЛЯ ВРЕМЕННОИ ЗАГЛУШКИ ПОЛЫХ ИЗДЕЛИЙ

ТИПА ТРУБ ПРИ ИХ ИСПЫТАНИИ

Известны устройства для временной заглушки полых изделий типа труб, включающие штуцер, патрубок, подпружиненный стакан и клапан.

Цель изобретения — ускорение монтажа устройства.

Достигается это тем, что на патрубке устройства монтируются под пружиненная конусная втулка и цанга, соединенная с подпружиненным стаканом. Стакан сообщается со штуцером, в котором установлен подпружиненный клапан.

На чертеже изображено предлагаемое устройство в разрезе.

На,патрубке 1 смонтированы подпружиненная конусная втулка 2 и цанга 8, соединенная с подпружиненным стаканом 4. Стакан сообщается со шт цером 5, в котором установлен подпружиненный клапан б.

Для присоединения устройства к испытываемой трубе необходимо конусную втулку потянуть вверх, при этом цанга 8 разожмется и труба соединится с патрубком 1. После опускания конусной втулки, последняя под действием пружины 7 зажимает цангу и удерживает трубу. жидкость,по каналу 8 штуцера подается в полость 9 подпружиненного стакана; по мере увеличения давления жидкости стакан с цангой перемещается относительно штуцера и плотно прижимает к нему трубу. По достижении жидкостью давления 10 — 15 кг/сл з откры10 вается клапан б и жидкость начинает поступать в испытываемую трубу.

Предмет изобретения

Устройство для временной заглушки полых

15 изделий типа труб,при их испытании, включающее штуцер, патрубок, подпружиненный стакан и клапан, отличающееся тем, что, с целью ускорения монтажа, устройство выполнено с монтируемыми на патрубке подпружи20 пенной конусной втулкой и цангой, соединенной с подпружиненным стаканом, сообщающимся со штуцером, в котором установлен подпружиненный клапан.
