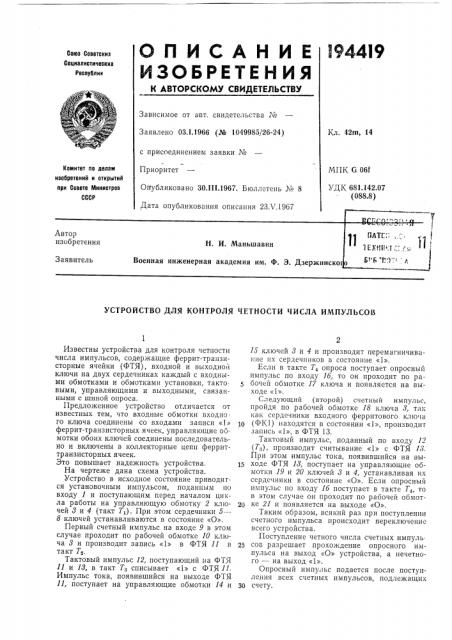

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено ОЗ.I.1966 (№ 1049985/26-24) Кл. 42m, 14 с присоединением заявки №

Приоритет

М((К G 06f

УДК 681.142.07 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 30.III.1967. Бюллетень № 8

Дата опубликования описания 23Х.19б7

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЧЕТНОСТИ ЧИСЛА ИМПУЛЬСОВ

Известны устройства для контроля четности числа импульсов, содержащие феррит-транзисторные ячейки (ФТЯ), входной и выходной ключи на двух сердечниках каждый с входными обмотками и обмотками установки, такто выми, управляющими и выходными, связанными с шиной опроса.

Предложенное устройство отличается от известных тем, что входные обмотки входно. го ключа соединены со входами записи «1» 1р феррит-транзисторных ячеек, управляющие обмотки обоих ключей соединены последовательно и включены в коллекторные цепи ферриттранзисторных ячеек.

Это повышает надежность устройства. 15

На чертеже дана схема устройства.

Устройство в исходное состояние приводигся установочным импульсом, поданным по входу 1 и поступающим перед началом цикла работы на управляющую обмотку 2 ключей 3 и 4 (такт Т,). При этом сердечники 5 —8 ключей устанавливаются в состояние «О».

Первый счетный импульс на входе 9 в этом случае проходит по рабочей обмотке 10 ключа 8 и производит запись «1» в ФТЯ 11 в 25 такт Тз, Тактовый импульс 12, поступающий на ФТЯ

11 и 18, в такт Тз списывает «1» с ФТЯ 11.

Импульс тока, появившийся на выходе ФТЯ

11, поступает на управляющие обмотки 14 и 30

15 ключей 8 и 4 и производит перемагничивание их сердечников в состояние «1».

Если в такте Т, опроса поступает опросный импульс по входу 1б, то он проходит по рабочей обмотке 17 ключа и появляется на выходе «1».

Следующий (второй) счетный импульс, пройдя по рабочей обмотке 18 ключа 8, т»: как сердечники входного ферритового клю Id (ФК1) находятся в состоянии «1», производит запись «1», в ФТЯ 13.

Тактовый импульс, поданный по входу 12 (Тз), производит считывание «1» с ФТЯ И .

При этом импульс тока, появившийся на выходе ФТЯ 18, поступает на управляющие обмотки 19 и 20 ключей 8 и 4, устанавливая их сердечники в состояние «0». Если опросный импульс по входу 1б поступает в такте Т„ ro в этом случае он проходит по рабочей обмотке 21 и появляется на выходе «О».

Таким образом, всякий раз при поступлении счетного импульса происходит переключение всего устройства.

Поступление четного числа счетных импуль сов разрешает прохождение опросного импульса на выход «О» устройства, а нечетного — на выход «1».

Опросный импульс подается после поступления всех счетных импульсов, подлежащих счету.

194419

Предмет изобретения л ф

Вьиод

Составитель Б. П. Тимохин

1 едакгор Л. А. Утехина Техрсд T. H. Курилко Корректоры: Е. Ф. Полионова и Г. И. Плешакова

Заказ 1385, 18 Тираж 535 Подписное

ЦНИИПИ Ком тета по делам изобретеннн1 и открытий при Совете Чинистров СССР

Москва, центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Устройство для контроля четности числа импульсов, содержащее феррит-транзисторные ячейки, входной и выходной ключи на двух сердечниках каждый с входными обмотками и обмотками установки, тактовыми, управляющими и выходными, связанными с шиной онроса, отличающееся тем, что, с целью повышения надежности устройства, входные обмотки входного ключа соединены со входами записи «1» феррит-транзисторных ячеек, управ5 ляющие обмотки обоих ключей соединены последовательно и включены в коллекторные цепи феррит-транзисторных ячеек.
