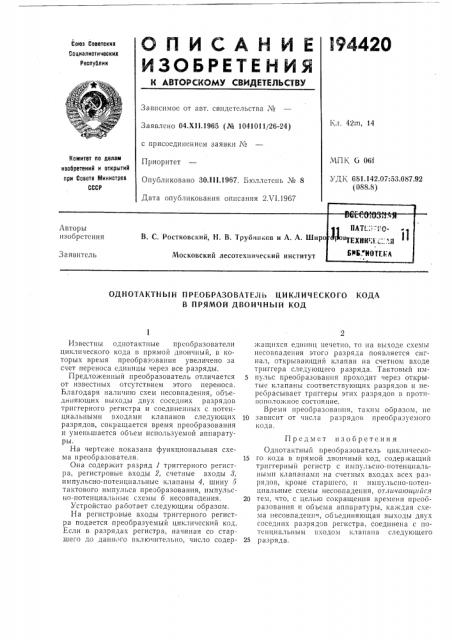

С П И C А Н И Е )94420

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42m, 14

Заявлено 04.ÕI1.1965 (№ 1041011/26-24) с присоединением заявки №

Приоритет

Опубликовано ЗО.III.1967. Бюллетснь № 8

Дата опубликования описания 2Х1.1967

Комитет по делам изобретений и открытий при Сонете Министров

СССР

МПК 4 06f

УД К, 681.142.07:53.087.92 (088.8) Авторы изобрет

Заявит

ОДНОТАКТНЫЙ П РГОБРАЗОВАТЕЛ Б ЦИ КЛИЧ ЕСКОГО КОДА

В ПРЯМОЙ ДВОИЧНЫЙ КОД

Известны однотактпые прсооразователи циклического кода в прямой двоичный, в которых время преобразования увеличено за счет переноса единицы через все разряды.

Предложенный преобразователь отличается от известных отсутствием этого переноса.

Благодаря наличию схем несовпадения, объединяющих выходы двух соседних разрядов триггерного регистра и соединенных с потенциальными входами клапанов следующих разрядов, сокращается время преобразования и уменьшается объем используемой аппаратуры.

На чертсже показана функциональная схема преобразователя.

Она содержит разряд 1 триггерного регистра, регистровые входы 2, счетные входы 8, импульсно-потенциальные клапаны 4, шину а тактового импульса преобразования, импульсно-потенциальные схемы 6 несовпадения.

Устройство работает следующим образом.

На регистровые входы триггерного регистра подается преобразуемый циклический код.

Если в разрядах регистра, начиная со старшего до данного включительно, число содержащихся единиц нечетно, то на выходе схемы несовпадения этого разряда появляется сигнал, открыва|ощий клапан на счетном входе триггера следующего разряда. Тактовый пм5 пульс преобразования проходит через открытые клапаны соответствующих разрядов и перебрасывает триггеры этих разрядов в противоположное состояние.

Время преобразования, таким образом, пе

10 зависит от числа разрядов преобразуемого кода.

Предмет изобретения

Однотактный преобразователь циклическо15 ro кода в прямой двоичный код, содер>кащпй триггерный регистр с импульсно-потенциальнымии клапанами на счетных входах всех разрядов, кроме старшего, и импульсно-потенциальные схемы несовпадеklöÿ, отличаюи(айая

20 тем, что, с целью сокращения времени преобразования и объема аппаратуры, каждая схема несовпадения, объединяющая выходы двух соседних разрядов регистра, соединена с потенциальным входом клапана следующего

25 разряда.

194420 г — — — — — — > г

1 | (Составитель С. П. Хлебников

Редактор Л. А. У скина Техред T. П. Курилко Коррекгорьг Е. Ф. Полионова и Г. И. Плешакова

Заказ 1476!11 Тираж 535 Подписное

Ц11ИИГ1И Комитета IIo делам пзобретсшш и открытий при Совете Министров СССР

Москва, Центр, пр. С.рова, д. 4

Типография, ilp, Сапунова, 2
