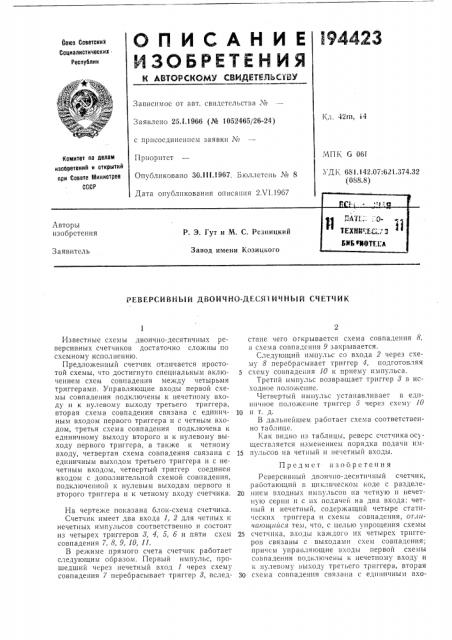

ОП ИСАН И Е
ИЗОБРЕТЕН ИЯ
Союз Соеетских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 42пт, 14
Заявлено 25.1.1966 (№ 1052465/26-24) с присоединением заявки №
МПК 6 06t
Прпоритст
Опубликовано 30.111.1967. Бюллетень № 8
Комитет по делам изобретений и открытий при Совете Министров
ССОР Л1 681 142 0(621 э74 32 (088.8) РЕВЕРСИВИЬ!Й ДВОИЧНО-ДЕСЯТИЧНЫЙ СЧЕТЧИК
Известные схемы двоичцо-десятичных реверсивных счетчиков достаточно сложны по схемному исполнению.
Предложенный счетчик отличается простотой схемы, что достигнуто специальным включением схем совпадения между четырьмя триггерами. Управляющие входы первой схемы совпадения подключены к нечетному входу и к нулевому выходу третьего триггера, вторая схема совпадения связана с единичным входом первого триггера и с четным входом, третья схема совпадения подключена к единичному выходу второго и к нулевому выходу первого триггера, а также к четному входу, четвертая схема совпадения связана с единичным выходом третьего триггера и с нечетным входом, четвертый триггер соединен входом с дополнительной схемой совпадения, подключенной к нулевым выходам первого и второго триггера и к четному входу счетчика.
На чертеже показана блок-схема счетчика.
Счетчик имеет два входа 1, 2 для четных и нечетных импульсов соответственно и состоит из четырех триггеров 8, 4, 5, 6 и пяти схем совпадения 7, 8, 9, 10, 11.
B режиме прямого счета счетчик работает следующим образом. Первый импульс, прошедший через нечетный вход 1 через схему совпадения 7 перебрасывает триггер 8, вследствпе чего огкрывается схема совпадения 8, а схема совпадения 9 закрывается.
Следующий импульс со входа 2 через схему 8 перебрасывает триггер 4, подготовляя
5 схему совпадения 10 к приему импульса.
Третий импульс возвращает триггер 8 в исходное положение.
Четвертый импульс устанавливает в единичное положе" ие триггер 5 через схему 10
10 и r.p.
B дальнейшем работает схема соответственно таблице.
Как видно пз таблицы, реверс счетчика осуществляется изменением порядка подачи пм1S пульсов на четный и нечетный входы.
Предмет изобретения
Реверсивный двопчно-десятичный счетчик, работающий ь циклическом коде с разделе2р нием входных пмгульсов па четную и нечетную серии и с пх подачей на два входа: четныи и нечетный, содержащий четыре статических триггера и схемы совпадения, отличаюи пися тем, что, с целью упрощения схемы
25 счетчика, входы каждого их четырех триггеров связаны с выходами схем совпадения; причем управляющие входы первой схемы совпадения подключены к нечетному входу и к нулевому выходу третьего триггера, вторая
30 схема совпадения связана с единичным вхо194423
Номер импчльса
Состояние триггеров и кл r чей после пои.ота импульса триггергя клгочн не
, чети. чети.
8 О, 9!
0
0
0 +
0
0 !
0
10
Сост ав7 тель В. П,,Н(овн г7скнй
Редактор Л. А. Утехина Техред T. П, Курилко Корректоры: Г. И. Плешакова и С. M. Белугина
Заказ 1476, !3 Тира>к 535 Подписное
LlrlllllilH Когиитс7а ио делам изобретений H огкрьтий при Совете Министров СССР
Москва, Центр, ии. Серова, д. 4
Тииограг17ии, ир. Сапунова, 2 дом первого триггера и с четным входом, третья схема совпадения подключена к единичному выходу второго и к нулевому выходу первого триггера, а также к четному входу, четвертая схема совпадения связана с единичным выходом третьего триггера и с нечетным входом, четвертый триггер соединен входом с дополнительной схемой совпадения, подключенной к пулевым выходам первого и второго
5 триггера и к четпому входу счетчика,
