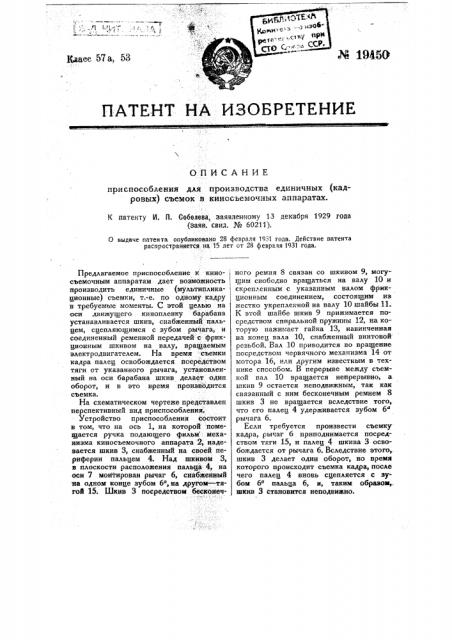

¹ 19459

Клаее 57а, 53

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ при способлеиия для производства единичных (кадровых) съемок в киносъемочных аппаратах.

К патенту И. П. Соболева, заявленному 13 декабря 1929 года (заяв. свид. № 60211).

О выдаче патента опубликовано 28 февраля И81 года. Действие патента распространяется на 15 лет от 28 февраля 1931 года.

Предлагаемое приспособление к киносъемочным аппаратам дает возможность производить единичные (мультипликационные) съемки, т.-е. по одному кадру в требуемые моменты. С этой целью на оси движущего кинопленку барабана устанавливается шкив, снабженный пальцем, сцепляющимся с зубом рычага, и соединенный ременной передачей с фрикционным шкивом на валу, вращаемым электродвигателем. На время съемки кадра палец освобождается посредством тяги от указанного рычага, установленный на оси барабана шкив делает один оборот, и в это время производится съемка.

На схематическом чертеже представлен перспективный вид приспособления .

Устройство приспособления состоит в том, что на ось 1, на которой помещается ручка подающего фильм механизма киносъемочного аппарата 2, надевается шкив 3, снабженный на своей периферии пальцем 4. Над шкивом 3, в плоскости расположения пальца 4, на оси 7 монтирован рычаг 6, снабжейный яа одном конце зубом 6, на другом †тягой 15. Шкив 3 посредством бесконеч! ного ремня 8 связан со шкивом 9, могушим свободно вращаться на валу 10 и

1 скрепленным с указанным валом фрик ционным соединением, состоящим из жестко укрепленной на валу 10 шайбы 11.

К этой шайбе шкив 9 прижимается посредством спиральной пружины 12, на которую нажимает гайка 13, кави кченная на конец вала 10, снабженный винтовой резьбой. Вал.10 приводится во вращение посредством червячного механизма 14 от мотора 16, или другим известным в технике способом. В перерыве между съемкой вал 10 вращается непрерывно, а шкив 9 остается неподвижным, так как связанный с ним бесконечным ремнем 8 шкив 3 не вращается вследствие того, что его палец 4 удерживается зубом 6 рычага 6.

Если требуется произвести съемку кадра, рычаг 6 приподнимается посредством тяги 15, и палец 4 шкива 3 освобождается от рычага 6. Вследствие этого,. шкив 3 делает один оборот, во время которого происходит съемка кадра, после чего палец 4 вновь сцепляется с зубом 6 пальца 6, и, таким образом,„ шкив 3 становится неподвижно.

I :

Г

Р Г Т бом 6 рычага 6, и соединенный ремен; Предмет патента. ной передачей 8 с фрикционным шки . Приспособление для производства еди- вом 9 на оси 11, приводимой во враще ничных (кадровых) съемок в киносъемоч- ние червячной передачей 14 от злектро.ных аппаратах, характеризующееся тем, двигателя 16, при чем для расцеплеиия что на оси 1 движущего кинопленку ба- I рычага 6 со шкивом 3, с целью произуабана установлен шкив 3, снабженный водства кадровой съемки, служит тяга 15, боковым пальцем 4, сцепляющимся с зу- l прикрепленная к концу рычага 6. ь и
