Привод малых перемещений
Иллюстрации
Реферат

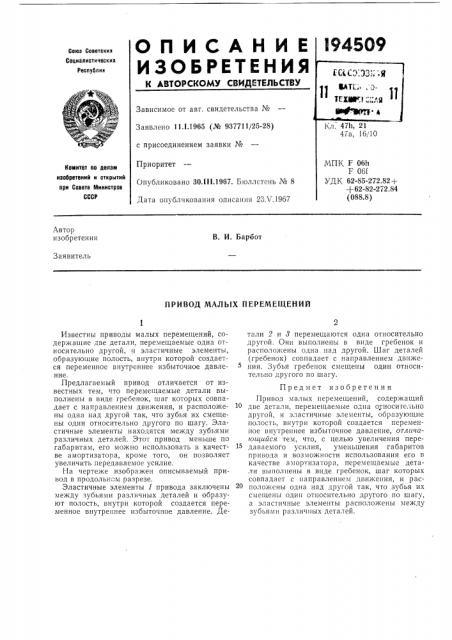

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
H ASTOPCKGAAY СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Рвслублик
Зависимое от авт. свидетельства №
Заявлено 11.1.1965 (№ 937711/25-28) с присоединением заявки №
Приоритет
Опубликовано 30.lll.1967. Бюллстень № 8
Дата опубликования описания 23Х.1967
Комитет оо делам изобретений и открытий ори Саввтв Министров
СССР
Автор изобретения
В. И. Барбот
Заявитель
ПРИВОД МАЛЫХ ПЕРЕМЕЩЕНИЙ
Известны приводы малых перемещений, содер>кашне две детали, перемещаемые одна относительно другой, н эластичные элементы, образующие полость, внутри которой создается переменное внутреннее избыточное давление.
Предлагаемый привод отличается от известных тем, что перемещаемые детали выполнены в виде греоенок, шаг которых совпадает с направлением движения, и расположены одна над другой так, что зубья их смещены один относительно другого по шагу. Эластичные элементы находятся между зубьями различных деталей. Этот привод меньше по габаритам, его можно использовать в качестве амортизатора, кроме того, он позволяет увеличить передаваемое усилие.
На чертеже изображен описываемый привод в продольном разрезе.
Эластичные элементы I привода заключены между зубьями различных деталей и образуют полость, внутри которой создается переменное внутреннее изоыточное давление. Детали 2 и > перемещаются одна относительно другой. Они выполнены в виде гребенок и расположены одна над другой. Шаг деталей (гребенок) совпадает с направлением движения. Зубья гребенок смещены один относительно другого по шагу.
Предмет изобретения
Привод малых перемещений, содержащий две детали, перемещаемые одна относительно другой, и эластичные элементы, образующие полость, внутри которой создается переменное внутреннее избыточное давление, отлнчаюи1ийся тем, что, с целью увеличения передаваемого усилия, уменьшения габаритов привода и возможности использования его в качестве амортизатора, перемещаемые детали выполнены в виде гребенок, шаг которых совпадает с направлением движения, и расположены одна над другой так, что зубья их смещены один относительно другого по шагу, а эластичные элементы расположены между зубьями различных деталей.
194509 (фФ
1 1
